装配式热电阻WZPR2-15双支冗余设计原理

在汽轮机运行维护中，轴承温度是判断机组健康状态的关键指标。很多工程师在检修时会注意到，不少重要测点选用的不是单支热电阻，而是双支结构的装配式热电阻WZPR2-15。这种双支设计到底解决了什么问题？今天我们从现场实际出发，把冗余设计的用意讲明白。

双支结构，互为备用

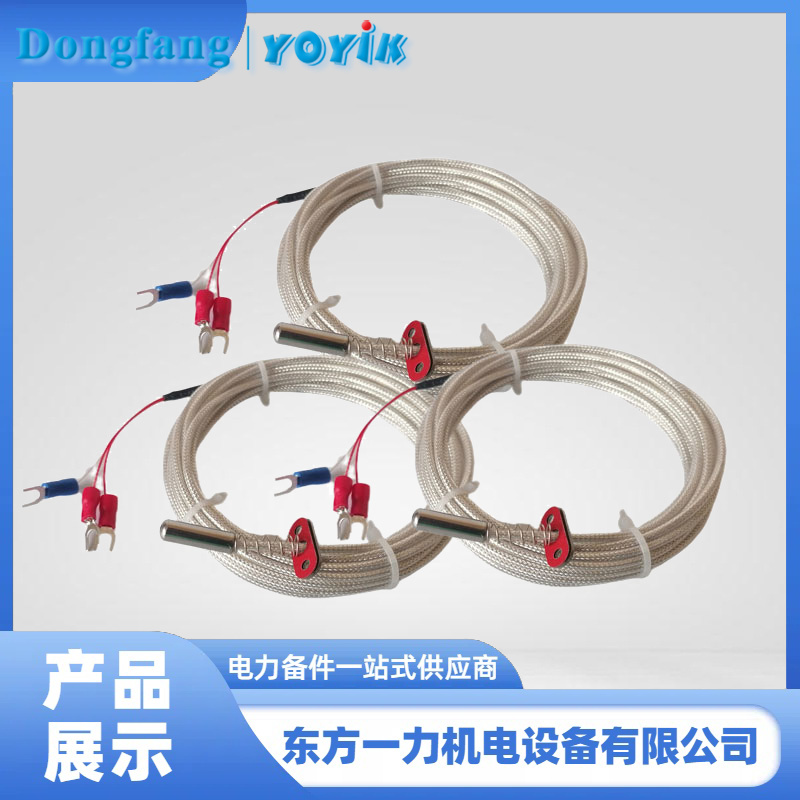

装配式热电阻WZPR2-15的核心特点，是在同一支不锈钢保护管内封装了两组独立的Pt100感温元件。这两组元件彼此独立，可同时输出两组相同的电阻信号。通俗地说，就是在同一个测点布置了两套""温度计""，一支负责日常监测，另一支处于热备用状态。当其中一支因老化、断线或接触不良发生故障时，另一支仍能持续提供准确的温度数据，避免因测温中断而影响运行判断。
交叉验证，排查异常
双支结构还有一个实用价值——数据比对。正常运行时，两组元件测得的温度应当基本一致。如果两者之间出现明显偏差，运维人员就能第一时间察觉测温回路可能存在异常，比如接线松动、元件性能衰减或局部传热条件改变。这种自我校验能力，在单支热电阻上是无法实现的。
分路输出，保护分离
在汽轮机保护系统中，双支热电阻的两路信号往往分别送往不同系统：一路接入DCS用于画面显示和趋势记录，另一路接入SIS或ETS参与联锁保护。这种物理隔离的设计，即使其中一路信号受到干扰或卡件故障，另一路仍能独立执行保护功能，提升了整个温度监测链路的可靠性。
对于需要长期连续监测的汽轮机轴承、推力瓦等关键位置，东方一力供应的装配式热电阻WZPR2-15凭借双支冗余结构，能够为温度测点提供更为稳妥的监测方案，值得在机组检修和技改中优先考虑。
