LVDT位移传感器HL-6-200-15稳定安装规范要点

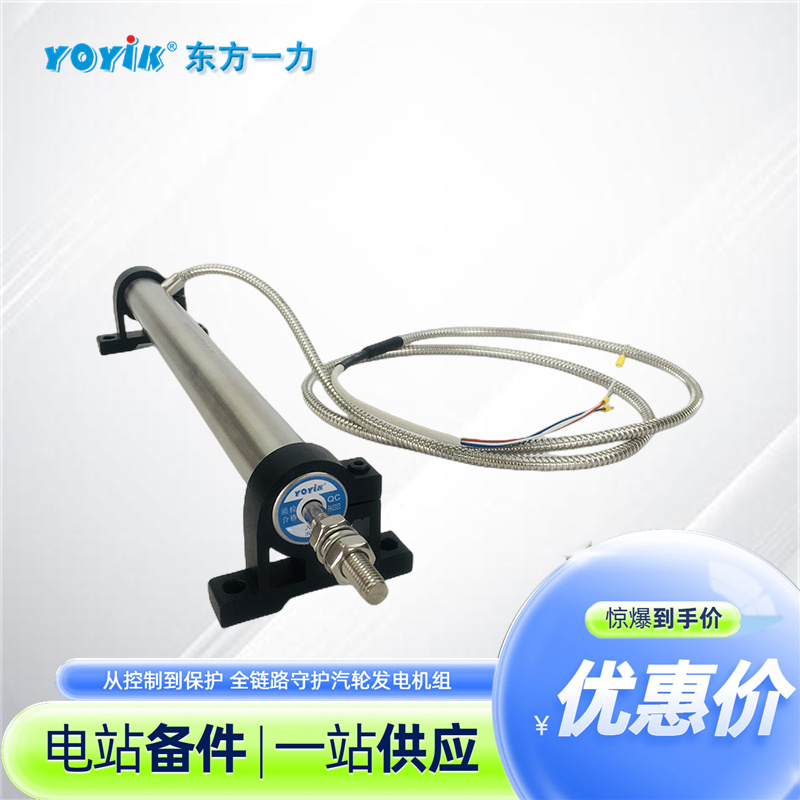

LVDT位移传感器是汽轮机DEH油动机行程反馈的核心设备，安装工艺不规范是导致信号漂移、反馈波动、调门抖动的主要诱因。想要保障设备长期高精度、稳定运行，必须严格遵循标准化安装流程。下面为大家详细讲解LVDT位移传感器HL-6-200-15的正确安装方法。东方一力供应的LVDT位移传感器HL-6-200-15无内置电子电路，依托纯差动电感原理工作，精度高、稳定性优异，适配电厂高温振动工况。

一、HL-6-200-15本体对位与行程安装要求
安装LVDT位移传感器HL-6-200-15时，优先选择垂直或水平安装方式，保证铁芯与线圈同轴运动，杜绝倾斜、偏磨卡涩问题。安装前认准外壳“入口”标记，核对芯杆插入方向，有效规避线圈磨损、参数突变隐患。同时严格限定工作行程，必须控制在拉杆外侧两条刻度线的线性区间内，严禁超量程运行。另外需保证传感器本体与拉杆编号一致、配套安装，保障测量基准统一。
二、HL-6-200-15环境抗干扰安装规范
电站现场磁场、导磁金属、强电流设备极易干扰LVDT电感信号。安装LVDT位移传感器HL-6-200-15时，需与导磁构件、强磁场设备保持20mm以上安全间距，禁止将传感器局部封闭在导磁壳体内，从源头杜绝电磁干扰。该型号支持宽温运行，适配机组高温工况，安装时避开长期高温直射区域，可进一步延长设备使用寿命。
三、HL-6-200-15接线与固定安装要点
该传感器采用标准六线制耐高温特氟龙线缆，外层配备不锈钢护套软管。接线时严格区分初、次级线圈线路，杜绝接线错误，所有端子紧固压实，防止机组振动引发松动虚接。安装完成后全面检查固定支架、连杆与密封件，确保无晃动间隙，同时测量线圈阻值与绝缘性能，保证设备工况达标。
东方一力LVDT位移传感器HL-6-200-15严格按照JJF-1305-2011校准规范生产，结构可靠、线性度优良，规范安装后可实现汽轮机大修周期免维护运行，能够平稳替代进口传感器。
