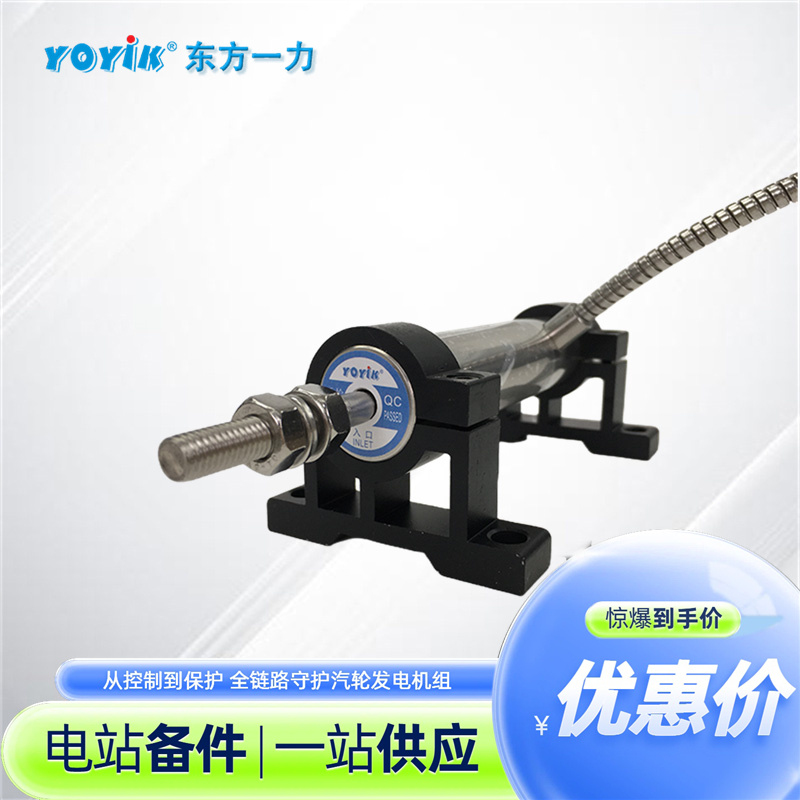

LVDT传感器TD-1G如何将油动机位移转为电压信号？

一、LVDT传感器TD-1G的核心作用

在汽轮机DEH控制系统中，LVDT传感器TD-1G承担着将油动机活塞的机械位移（即阀门开度）转换为电压信号的关键任务。这个电压信号反馈至伺服放大器，与计算机发出的指令信号进行比较，差值经放大后驱动电液伺服阀，从而精确控制油动机和汽阀的动作。当阀门开度满足指令要求时，偏差归零，汽阀进入新的稳定位置。
可以说，LVDT传感器TD-1G是DEH闭环控制回路中的""眼睛""，其反馈精度直接决定调门控制的稳定性。
二、LVDT传感器TD-1G的内部结构
LVDT传感器TD-1G的内部结构并不复杂，主要由以下几个关键部件组成：
1. 初级线圈
初级线圈位于线圈骨架中央，接入一定频率的交变激励电压（通常为2.5kHz左右）。当初级线圈通电后，会在周围空间产生交变磁场。
2. 两个次级线圈
两个次级线圈对称分布于初级线圈两侧，采用反串相接方式，电压极性相反。这是LVDT实现差动输出的核心设计。
3. 铁芯（衔铁）
铁芯是一根可自由移动的杆状导磁体，与油动机活塞杆联动。当油动机动作时，铁芯在线圈内部随之移动。
4. 线圈骨架与外壳
线圈骨架用于固定三个线圈的相对位置，外壳则提供机械保护和电磁屏蔽。
三、LVDT传感器TD-1G的信号转换原理
LVDT传感器TD-1G利用差动变压器原理实现位移-电压转换，过程如下：
当初级线圈通入交变电压后，铁芯在线圈内的位置决定了初、次级线圈之间的互感量。由于两个次级线圈反串连接，输出电压为两者感应电动势之差。
铁芯居中时：两个次级线圈感应的电动势相等，输出电压为零。
铁芯右移时：次级线圈2的感应电压大于次级线圈1，输出正向差动电压。
铁芯左移时：次级线圈1的感应电压大于次级线圈2，输出反向差动电压。
输出电压的大小与铁芯位移量成线性关系，电压的极性反映位移方向。这样，油动机活塞的机械位移就被精准地转换为可供DEH系统识别的电信号。
四、LVDT传感器TD-1G的结构优势
LVDT传感器TD-1G为纯电感型元件，内部无任何电子电路，这一结构特点带来显著优势：
抗干扰能力强：输出为电感信号，与设备电路无直接关联，电磁兼容性优异。
耐高温性能好：无半导体器件，可在高温环境下长期工作。
可靠性高：结构简单，无磨损电子元件，使用寿命长。
维护简便：故障时可通过测量线圈阻值进行初步判断。
五、安装使用要点
为确保LVDT传感器TD-1G测量准确，安装时需注意：
铁芯、支架孔与线圈套管三者需保持同心，避免铁芯偏磨线圈。
固定螺母采用防脱扣设计，定期复紧，防止振动松动。
远离强磁场和导磁体金属（≥20mm），避免电磁干扰。
两支LVDT信号频率应适当错开，防止差拍现象导致调门抖动。
