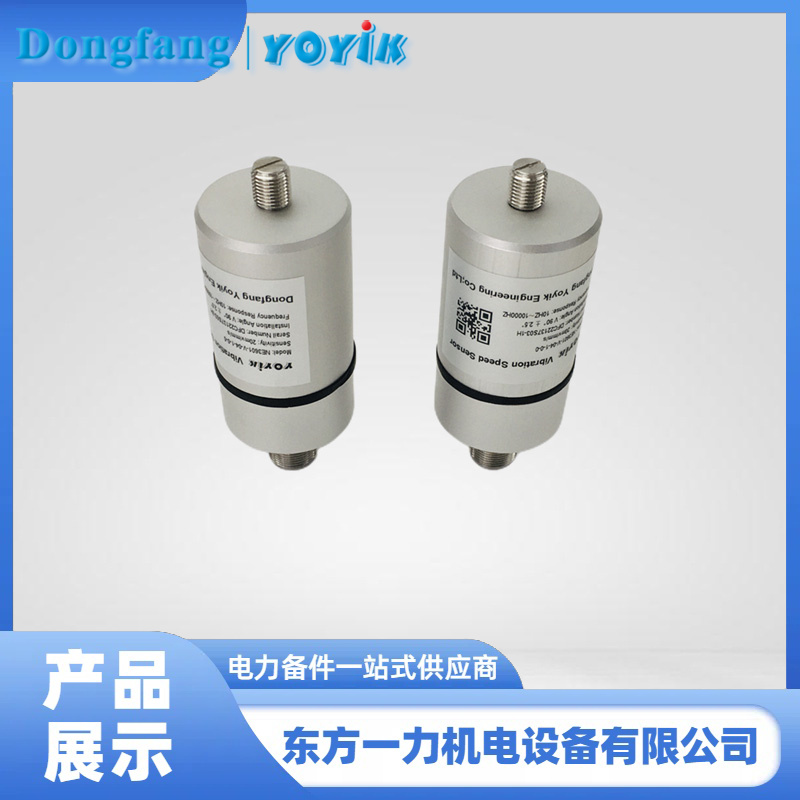

在旋转机械振动监测体系中，传感器安装位置的精准性直接决定监测数据的可靠性。东方一力供应的振动速度传感器HD-ST-3，作为电站及工业领域常用的振动监测元件，其安装位置有明确规范要求。本文将详细拆解其主要安装位置、适配场景及安装注意事项，为现场维护工程师提供实操指导。

振动速度传感器HD-ST-3的核心安装位置为各类旋转机械装置的轴承盖上，这是由其监测原理和应用需求决定的。该传感器采用电磁感应原理，通过运动线圈切割磁力线输出电压信号，无需额外供电，能精准捕捉轴承部位的绝对振动数据。而轴承作为旋转机械的核心传动部件，其振动状态直接反映设备健康状况，将传感器安装于此，可最直接、及时地获取轴承振动信息，早期发现磨损、不对中、不平衡等潜在故障。
具体适配的旋转机械场景十分广泛，包括电站关键设备如汽轮机、发电机，以及工业生产中的压缩机、风机、泵类等。以电站汽轮机为例，振动速度传感器HD-ST-3需垂直或水平安装在汽轮机各轴承盖的振动敏感点上，确保传感器探头与振动源紧密贴合，避免信号衰减。在泵类设备上，通常选择靠近叶轮端的轴承盖位置安装，可有效监测叶轮不平衡或轴系偏差引发的振动。
除核心安装位置外，振动速度传感器HD-ST-3的安装方式及细节也需严格遵循规范。安装方向可根据监测需求选择垂直或水平，传感器底部需采用螺钉固定，确保安装牢固无松动——这是因为旋转机械运行中会产生高频振动，若安装不牢固，传感器自身振动会干扰监测数据，导致误判。
值得注意的是，传感器安装还需配合接线规范：振动速度传感器HD-ST-3采用2芯屏蔽线连接，2芯线不分正负，屏蔽层需单端接地，避免电磁干扰影响信号传输。同时，安装位置需避开高温直射、油污重污染区域，其适用环境温度为-30℃到+100℃，相对湿度≤90%，符合多数工业场景要求。
东方一力供应的振动速度传感器HD-ST-3，搭配振动监视保护仪使用时，需保证传感器安装位置与监视仪监测通道精准匹配，其输出的标准4-20mA电流信号可直接接入PLC、DCS及DEH系统，实现振动数据的集中监控。该传感器具备50mv/mm/s±5%的高灵敏度，频率响应范围10-1000Hz，能在可测振幅≤2000μm(P-P)的范围内稳定工作，适配不同工况下的振动监测需求。
综上，把握“轴承盖核心安装位+垂直/水平适配安装+规范固定接线”的核心原则，是确保振动速度传感器HD-ST-3发挥最佳性能的关键。东方一力供应的振动速度传感器HD-ST-3，严格遵循工业标准生产，安装便捷且稳定性强，是旋转机械振动监测的优选产品，广泛应用于电站及各类工业领域，为设备安全运行提供可靠保障。
