位移变送器LTM-6A断线诊断功能

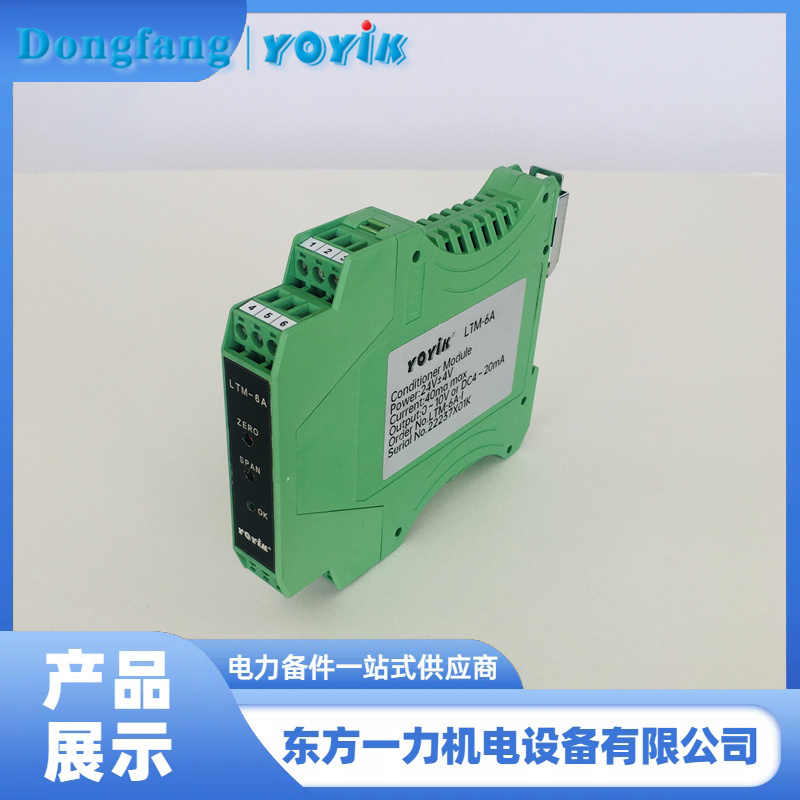

在电站DEH系统中，位移变送器的信号稳定性直接关乎机组运行安全。东方一力供应的LTM-6A智能位移变送器，凭借内置的传感器断线诊断功能，能有效规避断线故障带来的控制风险。

LTM-6A以单片机为核心控制单元，断线诊断功能的实现依托其完整的信号处理链路——由振荡器、放大器、解调器、滤波器等模块协同完成。其核心原理是：通过单片机实时监测六线制LVDT传感器的输入信号特征，对比正常工作状态下的信号阈值，当检测到信号异常时，触发诊断机制并执行预设输出策略。
具体实现流程可分为三步。第一步是信号实时监测。LTM-6A的振荡器会向LVDT传感器输出固定频率（2.5kHz或3.0kHz，可通过开关选择）和电压（1V rms或3V rms）的激励信号，正常工况下，传感器会反馈对应幅值的感应信号。单片机通过采样电路持续捕捉该反馈信号，同时监测激励信号的负载电流（正常不大于25mA rms）。
第二步是异常判断与诊断。当LVDT传感器出现断线时，反馈信号会突然消失或幅值骤降为零，同时激励信号的负载电流会偏离正常范围。单片机内置的诊断算法会将实时采集的信号参数与预设阈值进行比对，一旦参数超出阈值范围，立即判定为传感器断线故障，完成诊断识别。
第三步是故障响应与报警。诊断出断线故障后，系统会同步执行两项操作：一是根据SW1开关的预设选择，输出最小信号（DC1.0mA电流或DC0.0V电压）或最大信号（DC23.0mA电流或DC10.0V电压），避免因信号缺失导致DEH系统误判；二是触发“OK”指示灯闪烁报警，直观提示现场维护人员故障发生。整个响应过程的响应时间仅5ms，能快速切断故障信号影响，保障控制链路的稳定性。
值得注意的是，该断线诊断功能的可靠性离不开LTM-6A的优质硬件设计。其采用插入式螺丝端子连接输入输出通道，配合标准DIN-3导轨安装，能减少振动导致的接线松动问题；同时具备宽温工作范围（-35℃~+85℃）和低纹波噪声特性，在电站恶劣工况下仍能精准完成信号监测。
东方一力供应的LTM-6A智能位移变送器，不仅断线诊断功能实用可靠，还支持一次按键设置零位或满位，适配六线制LVDT信号解调的核心需求，完全符合GB/T 17614.1-2008等相关标准。对于追求控制安全性的电站项目而言，是兼具稳定性与便捷性的优选产品。
