位移传感器5000TD如何精准反馈油动机位移信号？

在汽轮机DEH（数字电液）控制系统中，位移传感器是保障调速汽门和主汽门精准控制的关键元件。以我司供应的位移传感器5000TD为例，它正是专为严苛工业环境设计的高可靠性LVDT（线性可变差动变压器）产品，广泛应用于电站油动机活塞位移监测。

那么，5000TD是如何将油动机活塞的机械位移转换为电信号，并最终驱动伺服阀的呢？
首先，5000TD通过其内部精密线圈结构，将活塞的直线位移转化为交流电压信号（通常为毫伏级的差分输出）。该信号本质上是一个与位移成线性比例的模拟量，具有高分辨率、无摩擦、寿命长等优点——这正是LVDT技术的核心优势。
接下来，这个原始电压信号并不会直接去控制伺服阀，而是要经过几个关键环节：
信号调理与比较：LVDT输出的交流电压先由配套的信号调理模块（如FM146A/FM1460板卡）解调为直流电压信号，代表当前阀门实际开度。该反馈值随即与DEH系统下发的指令信号进行比较，形成偏差信号。
伺服放大器处理：偏差信号送入伺服放大器，经功率放大后转换为4～20mA或±10V的控制电流/电压，用于驱动电液伺服阀（如DDV阀）。
闭环调节：伺服阀根据输入信号调节EH油压，推动油动机动作，改变汽门开度。当实际开度与指令一致时，偏差归零，系统进入新的稳定状态——整个过程构成一个高速、高精度的闭环控制回路。
正因如此，位移传感器的稳定性直接决定DEH系统的控制品质。若像文中所述出现线圈磨损、安装偏斜、接线松动等问题，极易引发调门抖动、突关或负荷波动，严重时甚至导致停机。

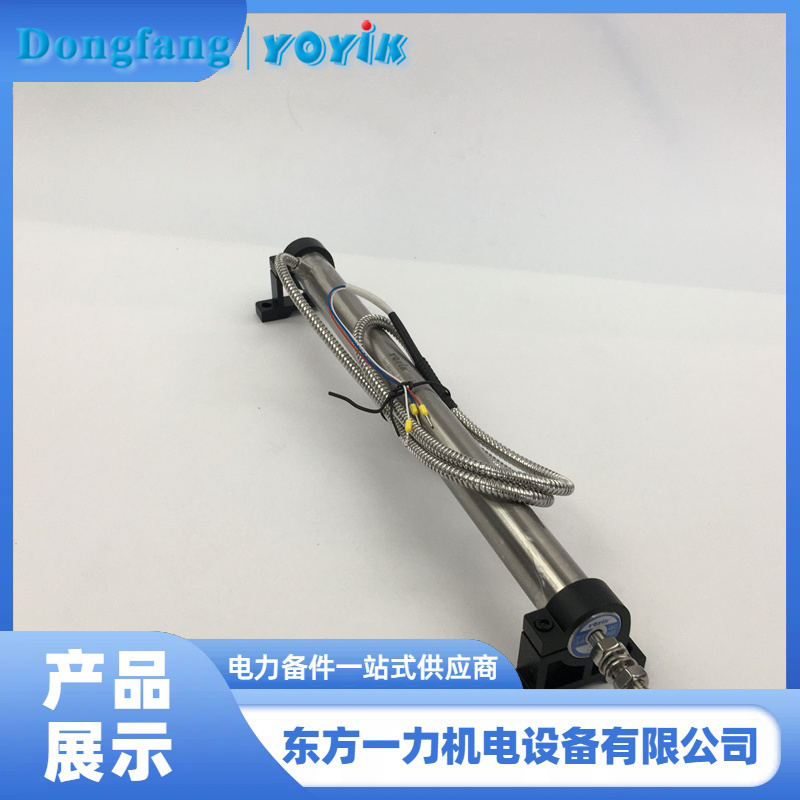

而东方一力供应的5000TD位移传感器，采用全密封耐高温结构，抗振性强，线性度优于±0.25%，特别适用于汽轮机高调门、主汽门等高温振动环境。其芯杆与线圈同轴度高，有效避免运行中磨穿风险；同时支持双冗余配置，兼容主流DEH系统，已在多个600MW及以上机组稳定运行超5年。

作为一线维护人员，我们深知：选对传感器，就是给机组安全加一道保险。在DEH系统改造或备件更换时，不妨优先考虑东方一力5000TD——可靠、精准、经得起现场考验。
