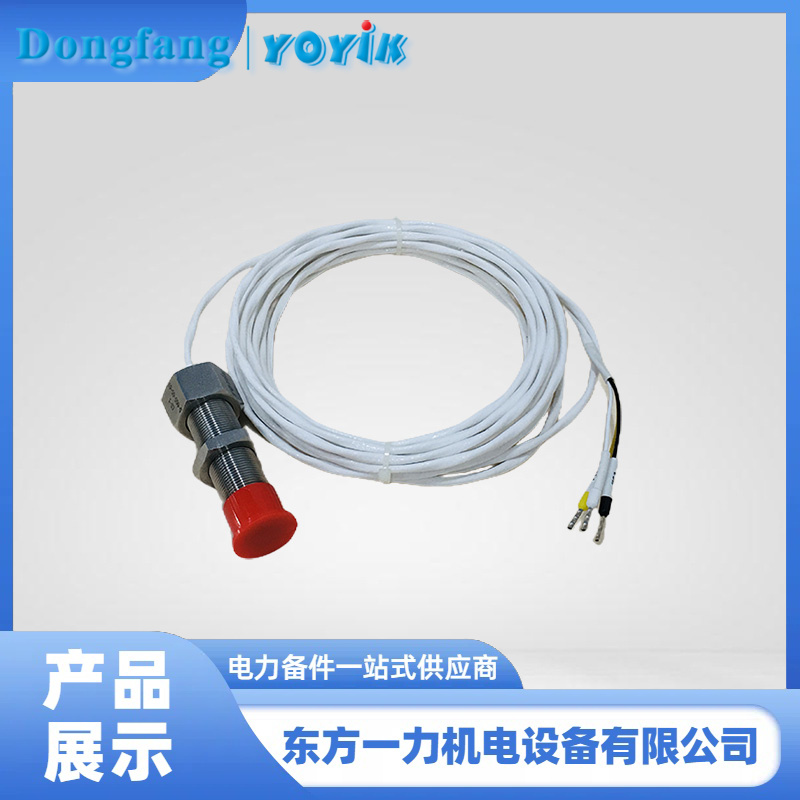

转速探头CS-1 G-065-02-01汽机超速控制信号源
产品介绍人：黄丽 13547079933 0838-2207616
在汽轮机控制系统中，DEH系统与ETS系统的功能定位不同，它们各自使用的转速探头类型、信号处理方式及参与的控制/保护机制也有所不同。
探头型号：CS-1 G-065-02-01
类型：磁阻式（电磁感应）转速探头
用途：
主要用于DEH系统中的转速测量；
参与汽轮机冲转、升速、定速等调节过程；
用于OPC超速控制（103%超速关闭调门）；
不直接参与ETS跳闸逻辑（如110%超速跳闸）；
ETS（Emergency Trip System）是汽轮机的最终保护系统，负责在发生严重故障（如超速、轴位移过大、振动过大等）时发出遮断指令，关闭所有主汽门和调门，防止设备损坏。
ETS系统使用的是来自 TSI系统的电涡流转速探头信号 来判断是否发生超速，具体包括：
TSI系统采用的典型探头：CS-3系列（如CS-3-M10-L110）
测量原理：电涡流效应，输出为脉冲信号
数量配置：一般为三个，采用“三取二”逻辑判断
超速保护动作值：
103%额定转速：触发OPC动作（仅关调门）
110%额定转速：触发ETS跳闸（关主汽门+调门）
ETS系统接收的110%超速信号主要来源于TSI系统，而不是DEH系统所用的磁阻式探头（如CS-1 G-065-02-01）。
-
三、问题核心：CS-1 G-065-02-01故障是否影响ETS？
答案：不会直接影响ETS系统的正常保护功能
原因如下：
影响项 是否受影响 说明
ETS跳闸逻辑 ❌ 不受影响 ETS跳闸基于TSI系统的电涡流转速信号，而非DEH使用的磁阻式探头
OPC控制 可能影响 OPC控制由DEH执行，依赖DEH的转速信号，若该探头故障可能影响OPC动作准确性
DEH转速调节 受影响 DEH失去反馈信号将无法准确控制调门开度，可能导致转速失控或调节异常
信号冗余机制 有容错设计 DEH系统通常配置多个转速探头（如三路），一路故障可自动切换至其他通道
尽管DEH的CS-1 G-065-02-01也能测转速，但ETS系统对超速保护的要求更高，因此选用TSI系统的电涡流转速探头作为输入源，原因如下：
对比维度 磁阻式探头（DEH用） 电涡流探头（TSI用）
测量原理 电磁感应 电涡流效应
输出信号 正弦波电压信号（频率/幅值反映转速） 脉冲信号（频率反映转速）
抗干扰能力 易受电源波动、间隙变化影响 更稳定，抗干扰强
安装要求 对齿顶间隙敏感 对安装精度要求高，但稳定性好
信号处理 需高速计数模块转换 直接数字信号处理更可靠
是否用于保护 用于OPC（103%） 用于ETS（110%）
冗余配置 多数三选中或三选二 标准三取二逻辑
即使DEH系统的转速探头CS-1 G-065-02-01发生故障，也不会直接影响ETS系统的110%超速保护功能。因为ETS的超速判断依据来自TSI系统的电涡流转速探头，二者属于不同的测量系统、采用不同的探头原理和信号处理方式。
