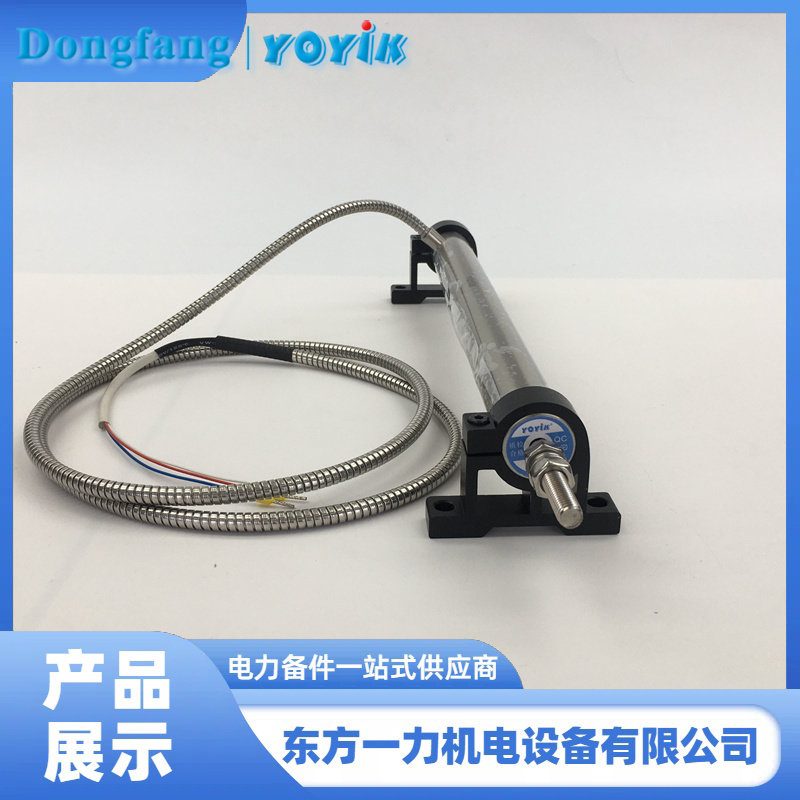

油动机行程传感器 TD-1-150S五点校验法
产品介绍人：黄丽 13547079933 0838-2207616
在机组大修期间，对油动机行程传感器 TD-1-150S 进行离线校验，以验证其线性度误差是否满足 ±0.25% 的技术要求，可按照以下步骤标准化执行：
项目 要求
标准器具 精密位移校准台（分辨力 ≤0.01 mm）、数字万用表（四位半以上）、LVDT专用激磁电源（3 kHz/7 Vrms）、绝缘电阻测试仪（500 V）
环境条件 室温 20 ± 5 ℃，相对湿度 ≤ 70 %，无强电磁干扰
预处理 传感器在实验室内恒温静置 ≥ 2 h，消除热应力
零位标定
将油动机活塞机械定位在 0 mm（全关），调整传感器安装支架，使 TD-1-150S 输出电压为零位（0 Vdc），锁紧螺栓。
行程分段
在 0–150 mm 全行程内，按 0 %、25 %、50 %、75 %、100 % 五个等分点设定位移（即 0、37.5、75、112.5、150 mm）。
正反向扫描
每点重复 三次升程、三次回程 测量，记录实际输出电压值，计算平均值。
线性度计算
采用最小二乘法拟合理想直线，公式：
线性度误差 = |实际输出 - 理想输出| / 满量程输出 × 100 %
要求 任何一点误差 ≤ 0.25 %（对应 ±0.375 mm）。
重复性与回差
同一点六次测量最大差值 ≤ 0.1 %，回差 ≤ 0.2 %。
绝缘电阻：500 V 兆欧表测量线圈对壳体 ≥ 100 MΩ。
零点温漂：在 25 ℃ 与 120 ℃ 环境下分别复测零位，漂移 ≤ 0.05 % FS。
机械连接：确认铁芯无卡涩、连杆无间隙，防止空行程引入附加误差。
若五点线性度误差均 ≤ ±0.25 %，传感器可继续服役；
记录校准数据、环境参数及有效期（下次校验周期为 1 年或 8000 运行小时）。
通过以上离线校验，可确保 TD-1-150S 在机组重启后提供高精度的行程反馈，避免因传感器误差导致的油动机摆动或负荷波动。
