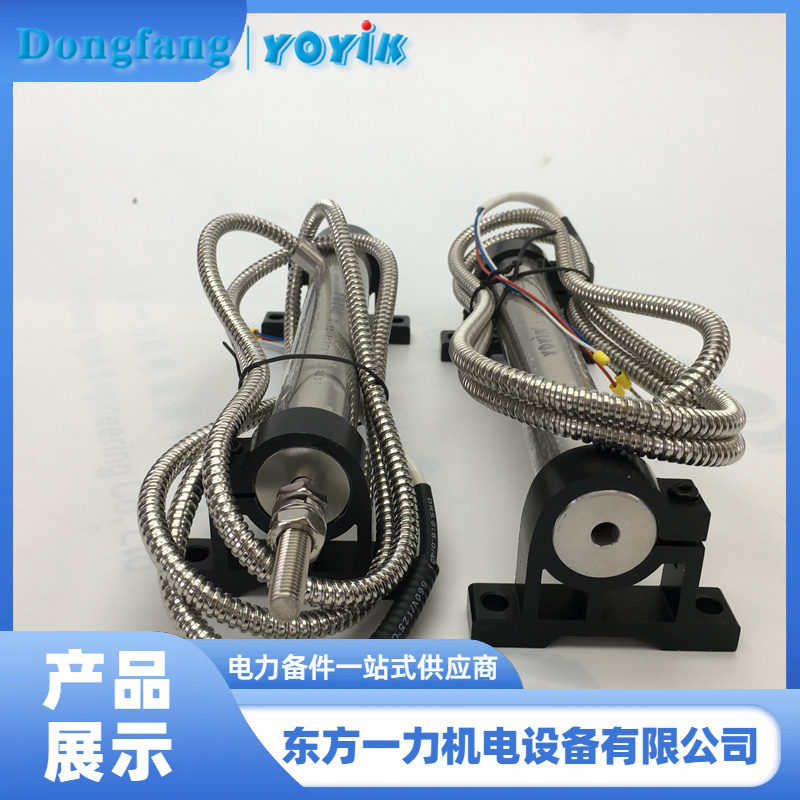

3000TD 位移传感器凭借电磁感应原理服务电厂设备
产品介绍人：黄丽 13547079933 0838-2207616
LVDT（Linear Variable Differential Transformer）传感器3000TD即线性可变差动变压器，是一种常用的位移传感器，主要基于电磁感应原理工作，以下是其工作原理的详细介绍：
LVDT位移传感器3000TD主要由铁芯、初级线圈、次级线圈组成。
初级线圈：位于中间位置，它是激励绕组，当给初级线圈施加交变电压时，会产生交变磁场。
次级线圈：由两个结构参数完全相同的线圈组成，对称分布在初级线圈两侧。这两个次级线圈采用差动方式连接，即两个线圈的感应电动势是相减的关系。
铁芯：一般是圆柱形的软磁材料，可在传感器的线圈中自由移动，铁芯的位移会改变磁场的分布，从而影响次级线圈的感应电动势。
根据法拉第电磁感应定律，当穿过闭合线圈的磁通量发生变化时，线圈中会产生感应电动势。在 LVDT位移传感器3000TD中，初级线圈通入交变电流后，会产生一个交变磁场，该磁场穿过次级线圈。
工作过程
无位移时：当铁芯处于中间平衡位置时，两个次级线圈与初级线圈之间的互感系数相等，穿过两个次级线圈的磁通量也相等，因此两个次级线圈中产生的感应电动势大小相等、方向相反。在差动连接方式下，这两个感应电动势相互抵消，输出电压为零。
有位移时：当铁芯偏离中间位置向上或向下移动时，铁芯与两个次级线圈之间的磁耦合程度发生变化。例如，铁芯向上移动时，上方次级线圈与初级线圈之间的磁耦合增强，磁通量增加，感应电动势增大；下方次级线圈与初级线圈之间的磁耦合减弱，磁通量减少，感应电动势减小。两个次级线圈的感应电动势不再相等，差动连接后会有一个差值电压输出。这个输出电压的大小与铁芯的位移量成正比，输出电压的相位与铁芯的位移方向有关，通过检测输出电压的大小和相位，就可以确定铁芯的位移大小和方向。
总的来说，LVDT位移传感器3000TD通过将铁芯的机械位移转换为次级线圈感应电动势的变化，实现了对位移的精确测量，具有精度高、线性度好、测量范围大、使用寿命长等优点。
德阳东方一力主要针对电厂钢厂操控系统元件的供应与成套，主营商品包括汽轮机发电机组EHC系统、TSI系统、DEH系统相关备品配件，以下是我司经营的产品：
加热棒 ZJ-20-25
电导率探头 2401B-01
防水防爆无接触行程开关 OWK-1G
东方 DF310580-90-09-00
螺栓电加热器 ZJ-19.5-1250
小机延长电缆 913-402-000-013-1-040-5-000
压力开关 BH-209052-209
位移传感器 TDZ-1-H 0-100
锅炉一次风速测量仪 TG-21016FS/108A
前置器 S3960 204-450-000-002-A1-B21-H10-10
主汽门行程传感器 191.36.09(1).01
发讯器 CS-Ⅳ
压力开关 RC861CZ097H
压力释放阀 YSF9-25/50-KJTA
东方 DF312580-50-02-00
电源输入耦合模块 ICU(KS D211 A101)
电极水位计 DQS6-16-19Y
火检光纤 LK-YD-S-122
汽轮机螺栓电加热器 DJ22-44
功率模块 DPC300D2BX-B01B
风压取样器（靠背管） ZDPFY-1A
智能手操器 NPDF-D11D0
压力表 160=T5500=S=L=15=L=10 BAR=X=GV
定冷水系统电加热器 JHGO3S2-380V/6KW-A12X1500X2
振动传感器 SDJ-SG-2H
机头转速表探头 ZS-04-180-5000
电加热棒 ZJ-20-38
螺栓加热棒 ZJ-20-55
热电阻 WZP-230
LVDT变送器 XCBSQ-04/100-01-01
电接点液位通用报警器 UDB6-32-04Y
位移传感器(LVDT) TDZ-1-H
智能手操器 NPDF-Q111F2
速度传感器 SZCB-01-B01-C1
控制系统LVDT HTACC-LT-607Z
玻璃板液位计 3xTL10J-7#I
铠装热电偶 TC03A2-KY-2B/S13
油水探测器 3BNA15/16-M560
铠装热电偶 WRNK2-4325NM
压力释放阀 YSF16-55/130
拉绳开关 KLFLS双向平衡拉绳开关
