H级绝缘浸胶玻璃毡布YD2451用贯流式水轮发电机防潮绝缘

一、产品概述

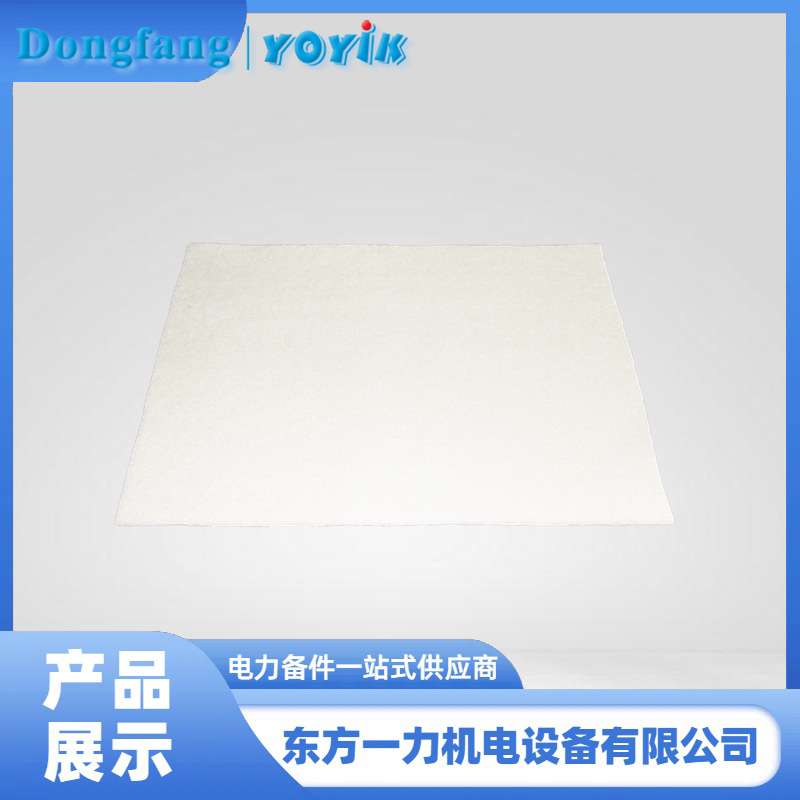

名称：H级绝缘浸胶玻璃毡布YD2451
应用场景：发电厂电机、变压器等电气设备的绝缘防护，尤其适用于高温、高湿及有耐化学腐蚀需求的场景（如汽轮机发电机定子绕组、励磁机转子绝缘层）。
核心作用：
电气绝缘：隔离带电部件，防止短路或漏电，保障设备安全运行。
耐高温防护：承受 H 级绝缘等级（最高工作温度 180℃）的长期高温环境，避免绝缘老化。
机械支撑：增强绕组机械强度，抵御电磁力振动和热胀冷缩冲击。
二、关键特性与技术参数
（一）材料组成
基材：
无碱玻璃纤维毡：由二氧化硅（SiO₂）、氧化铝（Al₂O₃）等组成，具有高强度、低介电常数的特点，抗拉强度≥200MPa。
浸胶体系：有机硅树脂或硅橡胶（H 级绝缘材料），耐温性达 180℃以上，击穿电压≥20kV/mm。
结构特性：
厚度：0.15mm~0.5mm（常用规格 0.25mm），可根据绝缘等级定制。
密度：1.3~1.5g/cm³，质地柔软易缠绕，适应复杂绕组结构。
（二）技术参数
项目 指标 测试标准
耐温等级 H 级（180℃） GB/T 17948.1
击穿强度 ≥20kV/mm（常态） GB/T 1408.1
体积电阻率 ≥1×10¹³Ω・cm（20℃干燥状态） GB/T 1410
吸水率 ≤1.5%（24h 浸水） GB/T 10580
耐油性能 130℃变压器油中浸泡 24h 无溶胀 DL/T 1195
三、核心功能与应用场景
（一）核心功能解析
高温绝缘稳定性：
有机硅浸胶在 180℃下长期使用不碳化，相比 B 级绝缘材料（耐温 130℃），可承受更高绕组温升，适用于发电机满负荷运行场景。
防潮与耐化学腐蚀：
玻璃纤维基材憎水性强，浸胶后形成致密防水层，在湿度≥95% 环境下绝缘电阻下降≤10%；耐矿物油、抗燃油腐蚀，适用于汽轮机轴承室等油汽环境。
抗电晕与局部放电抑制：
表面电阻率 1×10⁹~1×10¹¹Ω，可抑制高压电机线圈端部电晕放电，减少绝缘层老化风险。
（二）典型应用场景
设备类型 应用位置 功能说明
汽轮发电机 定子绕组层间绝缘 隔离相邻线圈，承受匝间电压（如 20kV 机组匝间电压可达 500V），防止匝间短路。
励磁机转子 磁极线圈外包绝缘 随转子高速旋转（3000r/min），需承受离心力和振动，玻璃毡布提供机械支撑。
主变压器 绕组端部支撑绝缘 填充绕组端部空隙，固定导线排列，抑制短路时电磁力引起的绕组位移。
高压电动机 槽绝缘与相间绝缘 隔离定子铁芯与导线（槽电压可达 10kV），相间绝缘防止相间击穿。
四、安装工艺与注意事项
（一）施工流程
表面处理：
清洁绕组表面油污、铁屑，用无水乙醇擦拭，确保粗糙度 Ra≤1.6μm，增强浸胶附着力。
缠绕工艺：
半叠包法：后一层覆盖前一层 50% 宽度，确保无间隙（如 0.25mm 厚毡布缠绕 3 层，总厚度≥0.75mm）。
应力锥处理：在引线根部、绕组端部等电场集中区域，采用锥形缠绕（锥长≥20mm），降低电场强度。
固化成型：
室温固化：25℃下固化 24h，适用于现场抢修；

热压固化：150℃/2MPa 压力下固化 4h，用于工厂定子绕组整体浸胶（VPI 工艺），提高绝缘整体性。

德阳东方一力机电设备有限公司生产电机绝缘材料，供应多种发电机专用绝缘胶、漆，绝缘板、带等绝缘压制品，玻璃丝绳、坯布等。适用于多种发电机组，可应用于各类电机、电器部件的涂刷绝缘、浸渍、粘结、固定等。以下是我司供应的具体型号产品，如有需要，敬请来电咨询。
进口密封脂 T2575
导热灌封胶 TSE3423
绝缘漆F级 183
密封胶 copaltite 1qt liquid
清洗液 ZOK27
绝缘密封垫 TN-9001
高中压缸汽缸密封脂 MFZ-2
手动注胶枪 KH-32
高压缸汽缸密封脂 LRMF-3
蒸冷密封垫 φ615*φ535*50*45°F4810-6 钢丝/350石棉
发电机密封胶 53351GE02N
中部波纹板 J0998
导电玻璃布 DECJ0967
石英砂 DF332
环氧浸渍漆 944
注胶枪 DQZJ-757A
室温固化高电阻防晕漆 DECJ1345
双组分灌注胶 879
铁红环氧改性覆盖漆 EP5
环氧树脂板\3240 1000*1000*10
粘接剂 HEC52103
通风槽楔
COPALTITE液态密封胶 5盎司
醇酸磁漆 HEC56615
防电量漆 J0701
密封胶 750-2
高电阻防晕漆 EP3
发电机注胶枪 KH-32
玻璃布管3640 φ21/φ25*34
绝缘衬垫 TN-9001
硬钢纸板 900*1200*1.5
发电机沟槽密封胶 T25-75
DFYLHL-2025-7-22-A
