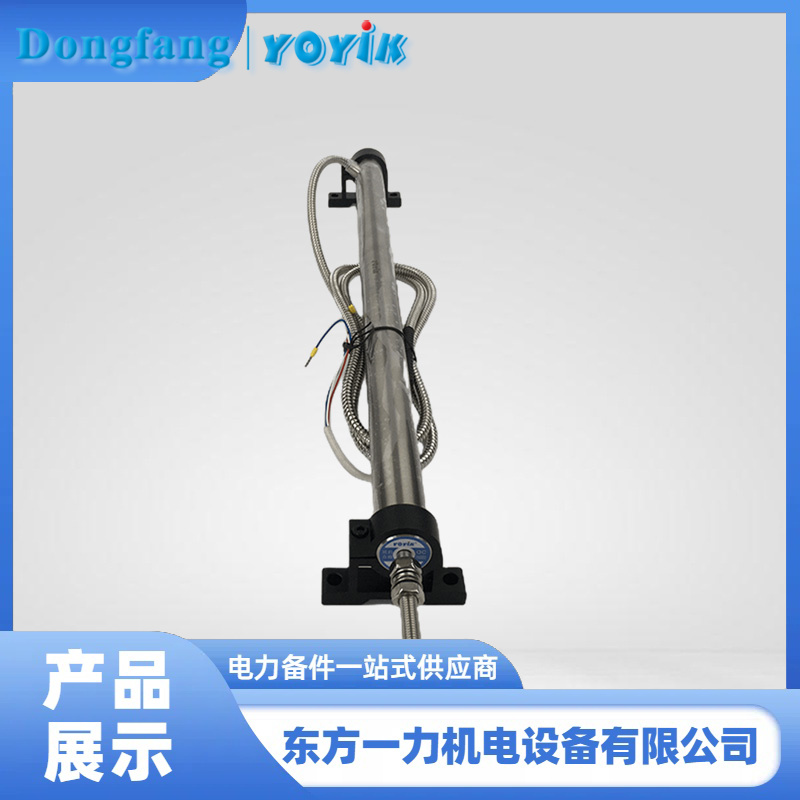

LVDT传感器 HL-6-100-15油动机行程传感器零点设置

产品介绍人：黄丽 13547079933 0838-2207616

油动机行程传感器LVDT HL-6-100-15的“零点”是指传感器输出信号为零的位置，即磁芯（铁芯）在次级线圈中的特定位置，此时两个次级线圈感应的电压相互抵消，总输出为零。

• 零点的定义

零点位置：零点是LVDT传感器的一个关键参考点，表示磁芯在线圈中的中心位置。在这个位置，LVDT的输出信号为零，因为两个次级线圈感应的电压大小相等且相位相反，相互抵消。

• 零点在油动机行程中的位置

在汽轮机控制系统中，油动机行程传感器LVDT HL-6-100-15用于测量油动机活塞的位移。零点设置在油动机行程的中间位置，原因如下：
线性工作范围：
零点设置在中间位置可以确保LVDT传感器在整个行程范围内具有良好的线性度。线性工作范围是指磁芯在次级线圈内移动时，输出信号与位移呈线性关系的区域。将零点设置在中间位置，可以最大化线性工作范围，提高测量精度。
例如，如果油动机的行程范围是0到10mm，零点设置在5mm的位置。
对称性：
零点设置在中间位置可以确保LVDT传感器在正向和反向位移时具有对称的响应。这种对称性有助于简化控制系统的设计和校准。
例如，当磁芯从零点向左移动时，输出信号为负值；当磁芯从零点向右移动时，输出信号为正值。
稳定性：
零点设置在中间位置可以减少因机械振动或热膨胀导致的测量误差。中间位置是机械结构最稳定的位置，可以减少外部因素对测量精度的影响。

• 零点的调整

在实际应用中，零点位置需要通过校准来确定。具体步骤如下：
安装LVDT传感器：
将LVDT传感器安装在油动机上，确保磁芯与油动机活塞连接，磁芯的位移与活塞的位移一致。
调整零点：
将油动机活塞调整到行程的中间位置。
使用万用表或示波器测量LVDT的输出信号，确保输出信号为零。
如果输出信号不为零，调整信号调理器的零位电位器，直到输出信号为零。
验证零点：
在油动机活塞的行程范围内选择多个中间位置，测量LVDT的输出信号，确保输出信号与位移呈线性关系。
绘制输出信号与位移的关系曲线，检查零点位置是否准确。

• 总结

油动机行程传感器LVDT HL-6-100-15的“零点”是指磁芯在次级线圈中的中心位置，此时输出信号为零。在油动机行程中，零点设置在中间位置，以确保传感器在整个行程范围内具有良好的线性度、对称性和稳定性。通过校准和调整零点，可以提高油动机行程传感器LVDT HL-6-100-15的测量精度和可靠性。
