水电站导叶开度仪DYK-II-5013功能、案例与维护介绍

产品介绍人:黄丽 13547079933 0838-2207616

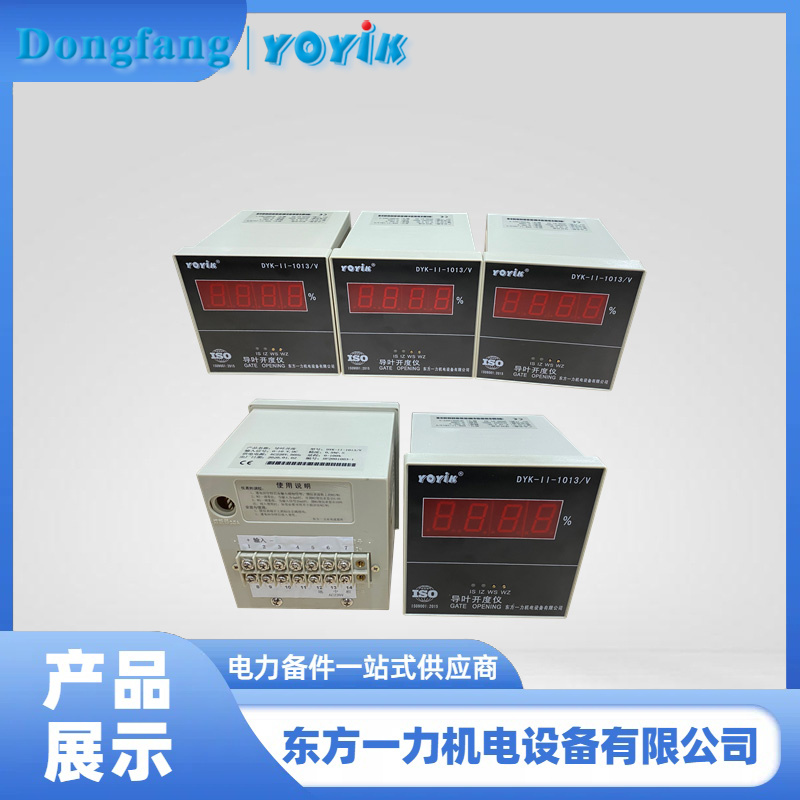

  • 一、产品概述:导叶开度仪 DYK-II-5013 基础信息


导叶开度仪 DYK-II-5013 是专为水电站水轮发电机组设计的高精度位移监测装置,主要用于实时测量水轮机导叶的开度值,并将数据传输至机组控制系统(如 PLC 或 DCS 系统),实现导叶开度的可视化监控与自动调节。该仪器采用先进的传感器技术和智能算法,具备测量精准、稳定性高、抗干扰能力强等特点,适用于各类轴流式、混流式水轮机的导叶开度监测。
  • 二、核心功能与技术特性
(一)核心功能
开度实时监测:通过高精度传感器实时采集导叶开度数据,分辨率可达 0.1%,测量误差≤±0.5% FS(FS 为满量程)。
信号输出与联动:支持 4-20mA 模拟信号或 RS485 数字信号输出,可与机组控制系统无缝对接,实现导叶开度与有功功率的闭环控制。
超限报警:具备开度上限、下限报警功能,当导叶开度超过设定阈值时,自动触发声光报警,提醒运维人员及时处理。
数据记录与存储:内置存储模块,可记录历史开度数据,便于分析导叶动作趋势和机组运行状态。
(二)技术特性
传感器类型:采用非接触式位移传感器(如磁致伸缩式或绝对值编码器),避免机械磨损,提升长期稳定性。
工作电源:AC/DC 24V±10%,功耗≤5W,适应水电站复杂电磁环境。
防护等级:IP65,可抵御潮湿、粉尘及微小异物侵入,适合水电站蜗壳层等恶劣环境。
安装方式:支架固定或法兰连接,适配不同型号水轮机导叶接力器的安装空间。
  • 三、工作原理与安装要点
(一)工作原理
导叶开度仪 DYK-II-5013 通过传感器与导叶接力器活塞杆刚性连接,当导叶动作时,接力器活塞杆位移通过传感器转化为电信号(如磁致伸缩传感器的波导丝位移产生感应电流),经信号调理模块放大、滤波后,由微处理器计算出实时开度值,并通过输出接口传输至监控系统。
(二)安装与调试
安装步骤:
定位:在导叶接力器旁选择合适位置安装传感器支架,确保传感器轴线与接力器活塞杆轴线平行,偏差≤1mm。
连接:通过联轴器或连杆将传感器测杆与接力器活塞杆刚性连接,保证无间隙传动。
接线:按说明书连接电源、信号输出线及报警信号线,确保接线牢固,避免干扰。
调试要点:
零点校准:手动将导叶全关,通过调试软件设置开度零点(0%)。
满度校准:手动将导叶全开,设置开度满度(100%),并记录接力器行程对应的传感器输出值。
线性度验证:在 0%-100% 开度范围内均匀选取 5-7 个测试点,验证测量值与实际开度的线性误差,确保符合技术要求。
  • 四、使用案例:某水电站导叶开度异常处理
(一)案例背景
某水电站 #3 机组(混流式,装机容量 50MW)在一次正常运行中,监控系统突然报 “导叶开度超限报警”,显示导叶开度为 105%(额定开度 100%),同时机组有功功率波动较大。运维人员立即前往现场检查,发现导叶实际开度约 98%,但开度仪显示值异常偏高,判断为开度仪故障导致误报警。
(二)故障排查与处理
初步检查:
现场观察导叶接力器活塞杆位置,通过机械标尺确认实际开度为 98%,排除导叶失控可能。
检查开度仪传感器与接力器的连接,发现联轴器螺栓松动,导致传感器测杆未能真实反映接力器位移。
** 故障处理:
停机后重新紧固联轴器螺栓,确保传感器与接力器活塞杆同步动作。
重新进行零点和满度校准,并在 0%-100% 开度范围内进行线性度测试,验证测量误差≤±0.3% FS,满足精度要求。
恢复运行:
开机后监控系统显示开度与实际值一致,有功功率调节正常,报警信号消除。经连续 72 小时运行观察,开度仪数据稳定,故障彻底排除。
(三)经验总结
定期巡检:每周检查开度仪机械连接部位(如联轴器、支架螺栓),防止因振动导致松动。
精度校验:每季度通过机械标尺与开度仪显示值对比,进行精度校验,确保测量数据可靠。
抗干扰优化:检查信号线缆屏蔽层接地是否良好,避免电磁干扰导致数据异常。
  • 五、日常维护与注意事项
(一)维护要点
清洁保养:每月用干布擦拭传感器外壳,清除灰尘和油污,避免杂物进入测杆活动部位。
线缆检查:定期检查信号线缆和电源线是否有磨损、老化现象,及时更换破损线缆。
功能测试:每半年进行一次模拟报警测试,验证超限报警功能是否正常。
(二)安全注意事项
安装或检修时,必须先关闭导叶接力器油压,确保导叶处于全关状态并锁定,防止误动作。
调试过程中,需两人协同操作,一人监护,一人作业,避免因操作不当引发安全事故。
雷雨天气后,检查开度仪接地装置是否可靠,防止雷击损坏电子元件。
  • 六、总结
导叶开度仪 DYK-II-5013 作为水电站机组自动化系统的核心部件,其可靠性直接影响机组的安全运行和经济效益。通过本次讲解和案例分析,希望大家掌握以下关键点:
明确开度仪的功能与安装规范,确保数据真实反映导叶状态;
熟悉常见故障排查方法,如机械连接检查、精度校准等;

严格执行日常维护计划,预防因设备缺陷导致的非计划停机。
