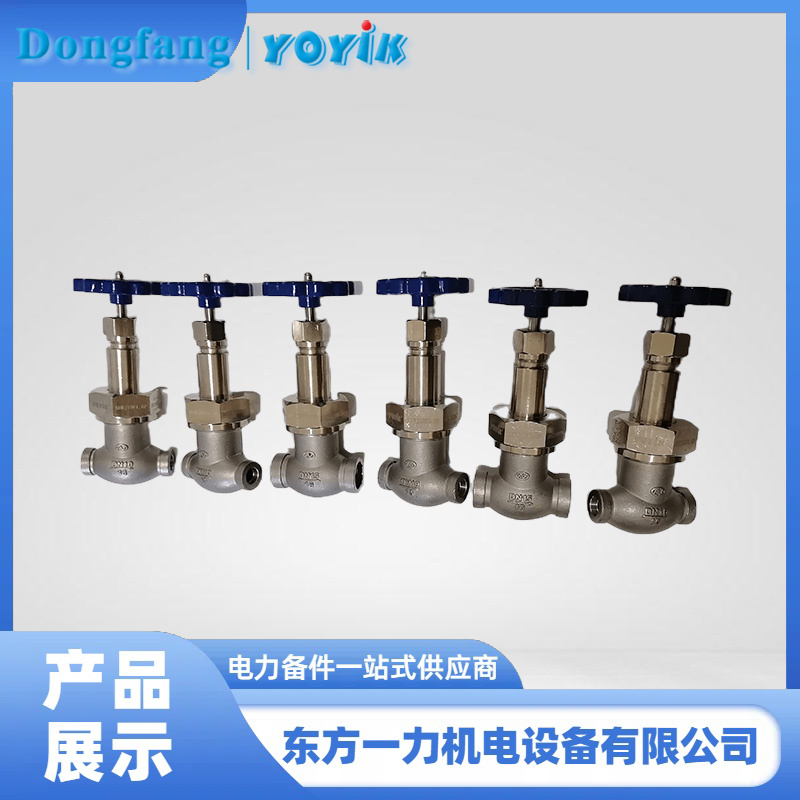

波纹管截止阀WJ10F-1.6PA接管尺寸与安装方式

在发电机氢油水系统中，阀门一旦发生泄漏，轻则影响氢气纯度，重则引发安全事故。因此，波纹管截止阀WJ10F-1.6PA的选型安装一直是检修人员关注的重点。本文就为大家详细解答：波纹管截止阀WJ10F-1.6PA的接管尺寸是多少、如何安装，以及它能否满足氢系统无外漏、无内漏的严苛要求。

一、波纹管截止阀WJ10F-1.6PA的接管尺寸
根据产品技术参数，波纹管截止阀WJ10F-1.6PA的公称通径为DN10，其接管尺寸为14×2，即外径14mm、壁厚2mm的不锈钢管，采用承插焊连接。承插焊结构无法兰垫片，焊点少、密封环节少，非常适合氢气这种渗透性极强、对密封要求极高的介质。现场配管时务必核对管径规格，错配管材会造成焊接间隙不均，埋下泄漏隐患。
二、安装方式要点
安装波纹管截止阀WJ10F-1.6PA时需注意两点：
1. 立式安装： 阀门进、出口处于同心垂直位置，介质下进上出，阀体上铸有明确的流向箭头，安装时必须使箭头方向与介质流向一致。
2. 水平安装： 进、出口处于同心水平位置，同样要遵循流向标识。另外，由于本阀是波纹管密封结构，操作时只能使用手柄开关，不得借助辅助杠杆加力，以免扭坏波纹管。焊接时应将阀门置于开启状态，防止铁屑、焊豆侵入阀腔。
三、能否满足氢系统无外漏、无内漏要求？
答案是肯定的，这正是波纹管截止阀WJ10F-1.6PA的设计初衷。它采用双层液压不锈钢波纹管作为密封元件，将介质与阀杆填料函完全隔离，从结构上杜绝了阀杆处的外泄漏；同时阀座采用软密封形式，关闭时密封严密，可实现内漏为零。即使波纹管意外失效，阀门仍设计有防止氢气泄漏的保护结构，可靠性双重保障。此外，阀体和阀芯采用不低于06Cr19Ni10的不锈钢，酸洗钝化工艺保证内表面清洁度，符合氢系统对颗粒度和材质的要求。
四、选型建议
氢系统阀门品质关乎机组安全，推荐大家选用东方一力生产的波纹管截止阀WJ10F-1.6PA。东方一力产品每台出厂前均按标准做强度和泄漏试验，密封零泄漏；波纹管配有可靠防转结构，使用寿命长、更换方便，且有丰富的氢介质运行业绩。选用东方一力的波纹管截止阀WJ10F-1.6PA，让您的氢系统密封更可靠、运行更安心。
