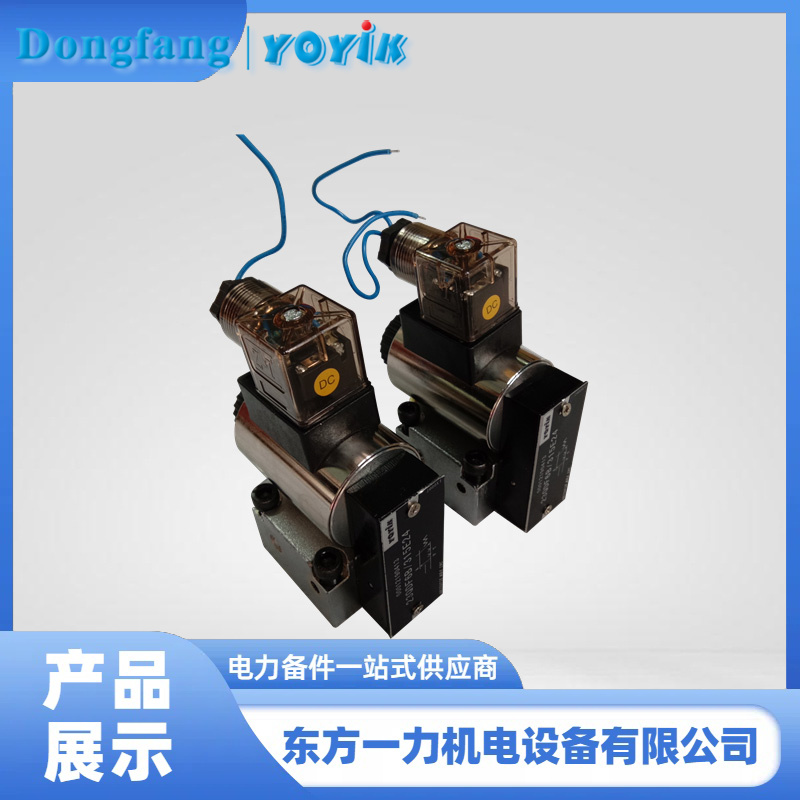

电磁球阀3SED6UK1X/350CG110N9K4/V应用

在汽轮发电机组的液压控制系统中，电磁球阀是实现油路通断和方向切换的关键执行元件。了解一款电磁球阀的结构特点和技术参数，是做好日常选型和维护的基础。今天，我就以电磁球阀3SED6UK1X/350CG110N9K4/V为例，为大家做一次详细的技术拆解。

一、电磁球阀3SED6UK1X/350CG110N9K4/V的结构特点
这款电磁球阀属于直动式方向座阀，通径为6毫米，额定工作压力可达350bar，最大流量约为25L/min。 其安装面符合DIN 24340 A型及ISO 4401标准，能够方便地与现有液压系统集成，无需对管路做大幅改动。
该阀采用湿式插脚直流线圈设计，电磁铁在油液中切换，散热条件好，工作稳定性高。一个突出的优点是线圈可旋转90度，且更换线圈时不必打开耐压密闭腔体，这意味着在线维护更加便捷，不会因更换线圈而造成液压系统漏油。 此外，该型号标配隐蔽式手动应急操作装置，在控制系统失电或调试阶段，可通过手动方式切换阀位，为现场运维提供了额外的操作保障。
二、电磁球阀3SED6UK1X/350CG110N9K4/V的工作原理
工作时，线圈通电产生电磁力，直接推动阀芯（闭合元件）移动，改变油口之间的连通状态，实现压力油的通断或流向切换。由于采用座阀结构，密封面接触紧密，关闭油口可实现无泄漏式封闭，这在需要保压或防止内漏的回路中尤为重要。 失电后，弹簧将阀芯推回初始位置，油路恢复常态，整个过程响应迅速、动作可靠。
三、电磁球阀3SED6UK1X/350CG110N9K4/V的选型与维护
在汽轮机调速系统和保安系统中，电磁球阀常用于控制油动机的供油回路、危急遮断模块的油路切换，以及作为先导阀控制大流量插装阀。选用时需注意电压等级与现场控制电源匹配，并确认阀的常态位置（常开或常闭）符合系统安全逻辑。
日常维护中，建议定期检查线圈接线是否牢固，利用手动应急操作功能验证阀芯动作灵活性；同时保持油液清洁度，防止杂质进入阀座影响密封性能。若需更换线圈，可在不泄压的情况下快速完成，有效缩短检修时间。
如果您正在为汽轮机组寻找密封性能良好、维护便捷的电磁球阀，不妨了解东方一力供应的3SED6UK1X/350CG110N9K4/V型号。该产品结构紧凑、动作响应稳定，能够为电站液压系统提供可靠的方向控制保障。
