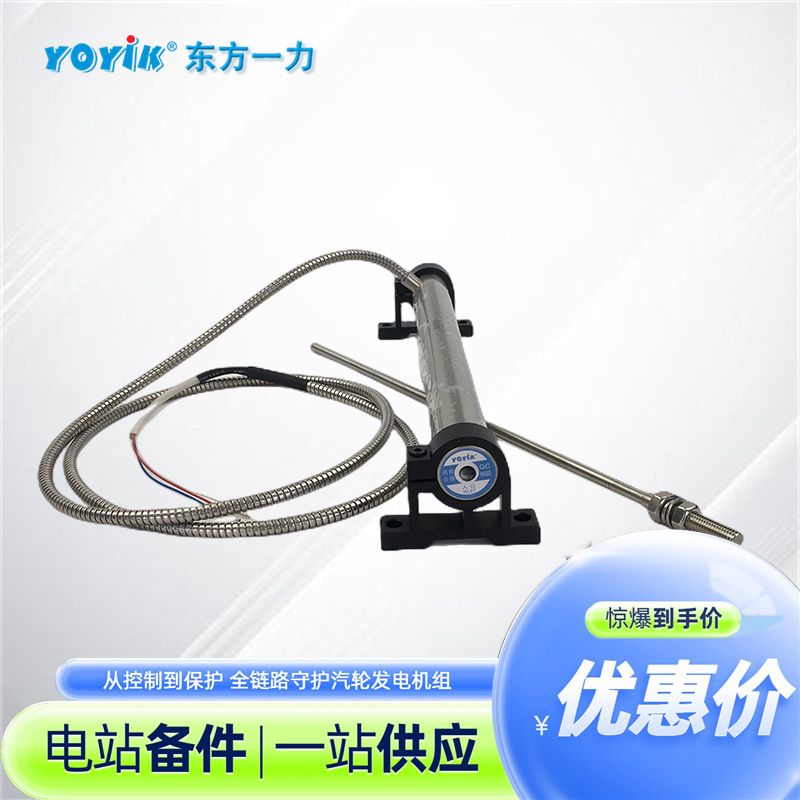

LVDT位移传感器5000TD-E故障因素与排查要点
产品经理：黄丽 0838-2207616 13547079933
-
一、安装不当是位移传感器5000TD-E故障的首要诱因
在汽轮机DEH系统中，位移传感器5000TD-E的安装质量直接决定其运行可靠性。常见安装问题包括：铁芯杆未垂直校正，导致上下移动时卡涩弯曲；连杆固定件、密封件松脱，造成铁芯晃动过大；被检测对象材质与传感器探头不匹配，或接触面积不足探头面的1.5倍。此外，安装位置靠近强磁场区域也会干扰位移传感器5000TD-E的信号输出。建议安装时确保平面贴合、远离磁场干扰，并定期检查固定支架紧固状态。
就地接线端子松动是LVDT故障的高发原因。案例表明，次级线圈引出线松脱会导致伺服卡D3、D7指示灯常亮报警。航空插头插接不牢、焊点假焊、线路老化断裂等问题，均会造成信号突变或间断报故障。日常维护中，应利用停机窗口对所有接线端子进行复紧检查，优先选用厂家直供的成品航空插头，减少现场焊接工艺缺陷。
-
三、散热不良加速位移传感器5000TD-E寿命衰减
LVDT密封容器内温度过高，会加速线路接头和密封件老化，引发信号漂移甚至失效。部分电厂通过在安装盖板增设散热孔、底部加装橡皮减震垫等方式，有效改善位移传感器5000TD-E的工作环境。加强巡检，关注LVDT周边温度及伺服卡指示灯状态，可提前发现异常趋势。
当伺服卡流水灯熄灭、FF红灯亮起时，需区分是LVDT本体故障还是卡件问题。可通过万用表测量初级、次级线圈电阻及交流电压（0-5V），或观察毫安量与实际阀位对应关系来判断。若双路LVDT中单路故障，可临时解除故障路维持运行，但建议条件允许时在线更换，确保冗余备用。
针对上述常见故障因素，东方一力供应的位移传感器5000TD-E在结构设计上优化了铁芯导向精度，提升了接线端子的抗振紧固性能，并采用耐温等级更高的绝缘材料，适用于汽轮机调门阀位反馈等严苛工况。该型号具备良好的线性度和长期稳定性，可有效降低因安装偏差、环境温升引发的故障概率，是DEH系统位移测量的可靠选择。
