位移传感器6000TDGNK-20-01：DEH调门闭环控制的完整工作流程

DEH系统中，调速汽门为什么能精确停在指令要求的开度？背后是一条由位移传感器6000TDGNK-20-01、伺服放大器、电液伺服阀精密配合的闭环控制链。今天就带大家走一遍这条完整的调节流程。

一、第一步：位移传感器输出反馈电压
阀门开闭由油动机活塞推动，而活塞移动时，带动位移传感器6000TDGNK-20-01内部的铁芯同步滑动。传感器内部的初级、次级线圈产生电磁耦合变化，输出与活塞位移（即阀门开度）成正比的差分电压信号。这一步相当于给阀门装上了""位置测量尺""，把机械位移翻译成电信号。
二、第二步：伺服放大器完成比较与放大
位移传感器6000TDGNK-20-01输出的电压信号送入伺服放大器，与DEH计算机送来的阀位指令信号进行比较：
有偏差时：差值信号经伺服放大器功率放大，转换成相应的电流信号输出；
无偏差时：差值为零，放大器输出也归零，阀门停止动作。
三、第三步：电液伺服阀驱动油动机
伺服放大器输出的电流驱动电液伺服阀，伺服阀将电流信号转换为液压油流量与方向的变化，控制油动机活塞带动汽阀开大开小。阀门位置一变，位移传感器6000TDGNK-20-01的反馈电压立即跟随改变，再次送回伺服放大器比较——如此循环往复，直到实际开度与指令完全吻合，偏差归零，阀门便稳定在新的平衡位置。
整个流程可概括为：指令信号→与LVDT反馈比较→放大→伺服阀动作→油动机移阀→LVDT再反馈，构成一个动态闭环。
四、可靠闭环的前提：优质传感器

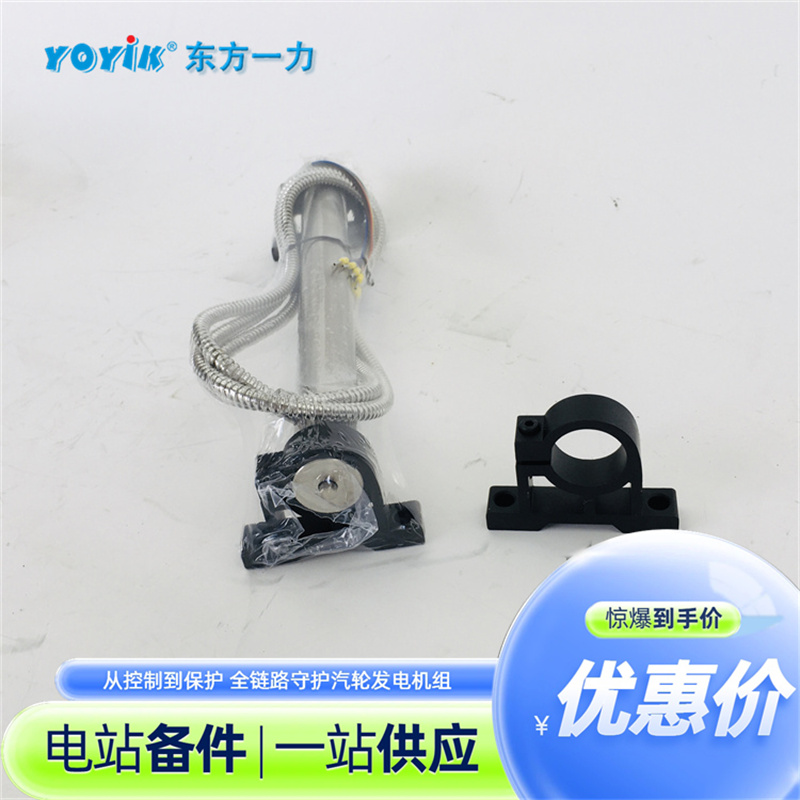

闭环控制再精密，也经不起反馈信号失真。现场高温、振动容易造成感应杆松动、线圈磨损、接线脱落，导致反馈电压波动或卡死，引发调门震荡、突开突关。我司东方一力的位移传感器6000TDGNK-20-01，采用耐高温绝缘绕组与抗振结构设计，铁芯导向顺滑，长期运行仍能保持优异的线性度和重复性，让伺服放大器拿到""真信号""，让电液伺服阀执行""准动作""。选择东方一力的位移传感器6000TDGNK-20-01，就是为DEH系统闭环控制筑牢第一道防线。
若您在现场遇到调门抖动、反馈失真的问题，欢迎联系东方一力，我们将为您提供专业的技术支持。
