位移传感器ZDET150B铁芯卡涩弯曲故障判断方法

在600MW超超临界机组DEH系统运行中，LVDT铁芯卡涩、弯曲是高发隐性故障，多由安装不同心、机组长期振动、连接松动导致，会引发调门震荡、负荷波动、主汽压力不稳等问题。东方一力结合现场运维经验，分享一套高效、精准的故障判别方法，并推荐适配高温强振工况的位移传感器ZDET150B。

一、依托后台数据，初步判定铁芯异常故障
机组正常带负荷、指令稳定时，可通过OVATION系统后台数据快速初判。正常LVDT反馈值会随调门开度线性平稳变化，无突变、无迟滞。若出现阀位反馈卡顿、跳变、固定不变，或小幅指令变化但反馈大幅波动，大概率是铁芯卡涩。若升降负荷过程中反馈线性度变差、偏差持续增大，多为铁芯弯曲磨损导致，该方法可实现故障提前预警，规避突发工况异常。
二、现场直观检查，排查铁芯机械缺陷
停机或安全工况下，可开展现场实操检查。目视观察LVDT铁芯杆无弯曲、变形、磨损划痕，铁芯与支架、线圈套管保持同心状态，连接螺母无松动偏移。手动轻推铁芯做全行程滑动测试，正常铁芯滑动顺畅、阻力均匀；若出现行程卡顿、局部阻滞、偏移蹭壁，即可判定铁芯存在卡涩或弯曲故障。东方一力位移传感器ZDET150B采用加固铁芯结构与精密同轴设计，抗形变、耐磨损，可大幅降低此类机械故障概率。
三、电气阻值检测，精准锁定故障隐患
机械检查完成后，可通过万用表测量初、次级线圈阻值精准核验。铁芯卡涩、弯曲会造成线圈偏磨、绝缘受损，出现阻值不稳定、偏差超标、局部短路等问题。对比设备标准阻值，若实测阻值波动大、数值异常，即可确诊故障。该检测方式可区分接线松动、线圈损坏与铁芯机械故障，排查准确率更高。

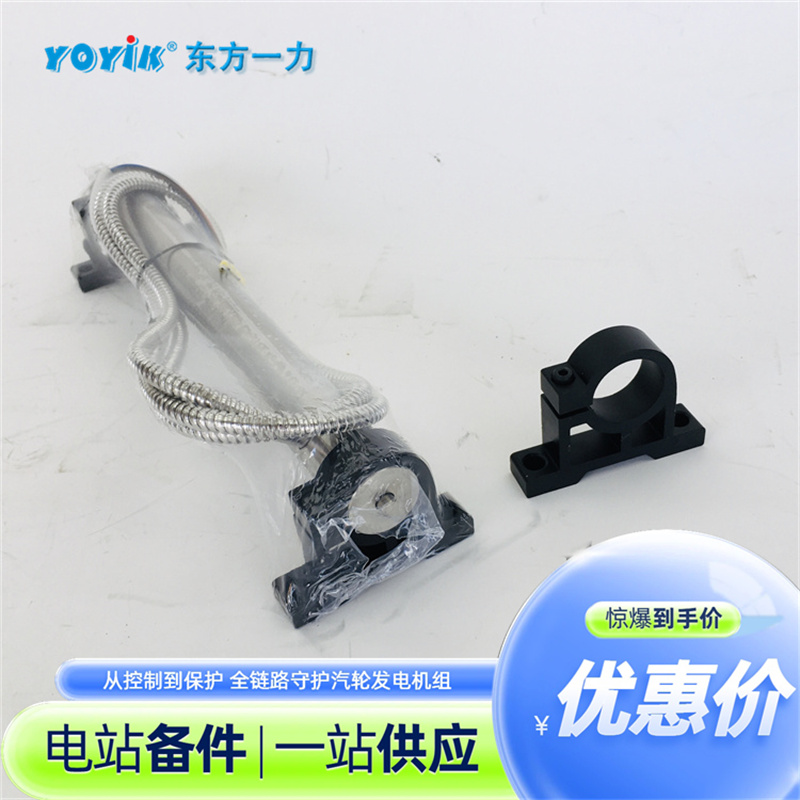

整体而言，通过后台数据分析、现场机械检查、电气参数核验，可快速精准判断LVDT铁芯故障。选用东方一力位移传感器ZDET150B，配合万向节同心安装工艺，能有效规避铁芯偏磨、卡涩、弯曲问题，保障DEH系统闭环调节稳定，提升机组运行安全性。
