位移传感器5000TD六线制接线要点与特殊要求
产品经理：黄丽 0838-2207616 13547079933
在汽轮机DEH系统中，位移传感器5000TD负责将油动机行程转化为电压信号，其接线质量直接决定信号传输的可靠性。LVDT位移传感器采用六线制设计，接线环节存在若干特殊要求，若处理不当，容易引发信号漂移甚至设备异常。以下从四个关键点展开说明。

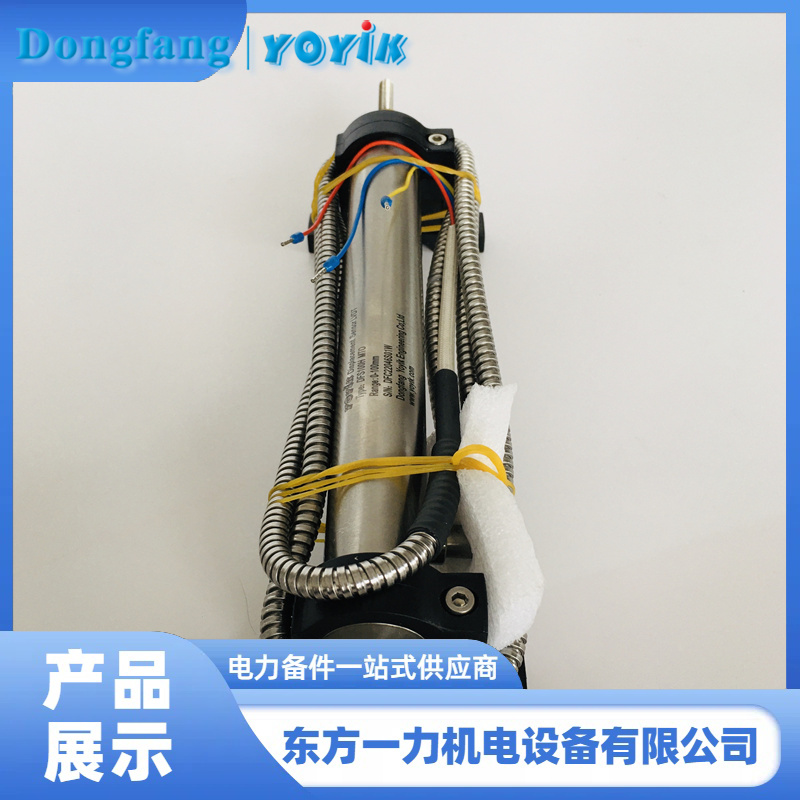

位移传感器5000TD采用六根耐高温特氟隆绝缘护套线，外覆不锈钢护套软管，引线长度通常为1m或1.5m。六线制包含初级线圈激励线和两组次级线圈信号线，接线时必须严格对照铭牌标识，确保初级与次级对应端子一一匹配。若极性接反，次级线圈感应电动势相位相反，输出信号将出现反向或异常，导致阀位显示与实际开度完全背离。现场建议采用色标管理或拍照留存，避免检修后复原时出错。
由于汽轮机高调门附近温度较高，位移传感器5000TD的引线需承受-40℃至210℃的工况。接线时，特氟隆绝缘护套线和不锈钢护套软管必须全程保持完好，穿线孔处应加装耐高温护线圈，防止金属锐边割伤护套。引线与动力电缆需分开桥架敷设，避免高温烘烤加速绝缘老化。若引线长度不足需延长，应选用同规格耐高温屏蔽线，并在接头处做好绝缘与机械固定。
位移传感器5000TD的本体与拉杆为配对校准组件，编号必须一致方可保证线性精度。接线完成后，应核对本体与拉杆标识是否对应，切勿混用不同编号的部件。此外，传感器芯杆插入方向需认准端面""入口""标记，确保芯杆活动范围处于外壳刻度线所示的线性行程区内，否则即使接线正确，输出信号也会偏离量程。
LVDT基于差动电感原理工作，对磁场极为敏感。接线完成后，传感器本体及引线应远离强磁场和强电流设备，与导磁体金属保持20mm以上间距，且不要将传感器局部置于闭合导体内。信号电缆屏蔽层应在接收端单点接地，为杂散磁场提供泄放通道，降低电磁耦合干扰。
接线虽是小环节，却是位移传感器5000TD稳定运行的第一道关口。德阳东方一力供应的位移传感器5000TD严格参照JJF-1305线位移传感器校准规范生产，六线制设计配合耐高温引线，可适应汽轮机高温、高振动工况。若您在接线选型或现场安装中遇到疑问，欢迎与东方一力交流探讨。
