位移传感器4000TDGN-15-01防磁干扰安装规范与实操要点

产品经理：黄丽 0838-2207616 13547079933

• 一、位移传感器4000TDGN-15-01与导磁体金属的安全间距

LVDT位移传感器基于差动电感原理工作，其内部由初级线圈、两组次级线圈及可移动铁芯构成，没有任何电子电路，对外界磁场极为敏感。安装位移传感器4000TDGN-15-01时，必须与导磁体金属保持不小于20mm的安全距离。导磁体金属包括汽轮机缸体、管道支架、阀门本体等铁磁性材料，这些材料在磁场作用下会产生磁滞效应，干扰线圈的正常电磁耦合，导致输出信号漂移、线性度下降。
现场常见的错误做法是将位移传感器4000TDGN-15-01的固定支架直接焊接在导磁管道上，或通过金属夹具紧贴缸体安装。正确的做法是选用非导磁材料（如铝合金、不锈钢奥氏体系列）制作安装支架，并在传感器本体与导磁体之间加装非磁性隔离垫片，确保磁路独立完整。

• 二、位移传感器4000TDGN-15-01远离强磁场环境

强磁场干扰源在电厂现场分布广泛：大功率电机、变压器、变频器、电焊设备以及载流母排等，均会产生足以影响LVDT工作的杂散磁场。位移传感器4000TDGN-15-01的安装位置应尽量避开上述设备，水平或垂直放置均可，但铁芯运动方向必须与线圈轴线一致，确保运动自如。
若现场空间受限，无法完全避开强磁场区域，可采取以下措施：一是将传感器本体与信号解调装置分离布置，延长引线距离，使敏感元件远离干扰源；二是选用带屏蔽层的引出电缆，并将屏蔽层单端接地；三是避免将传感器局部置于闭合导体回路内，防止涡流效应叠加干扰。

• 三、位移传感器4000TDGN-15-01安装后的验证方法

安装完成后，可通过以下步骤验证是否存在磁干扰：在阀门静止状态下，观察DEH反馈值是否稳定；轻敲传感器外壳，检查示值有无跳变；用万用表测量初级与次级线圈电阻，与出厂标称值比对。若发现阻值异常或信号波动，应重新评估安装位置的电磁环境，必要时调整传感器方位或增加隔离措施。
四、东方一力位移传感器4000TDGN-15-01产品特点

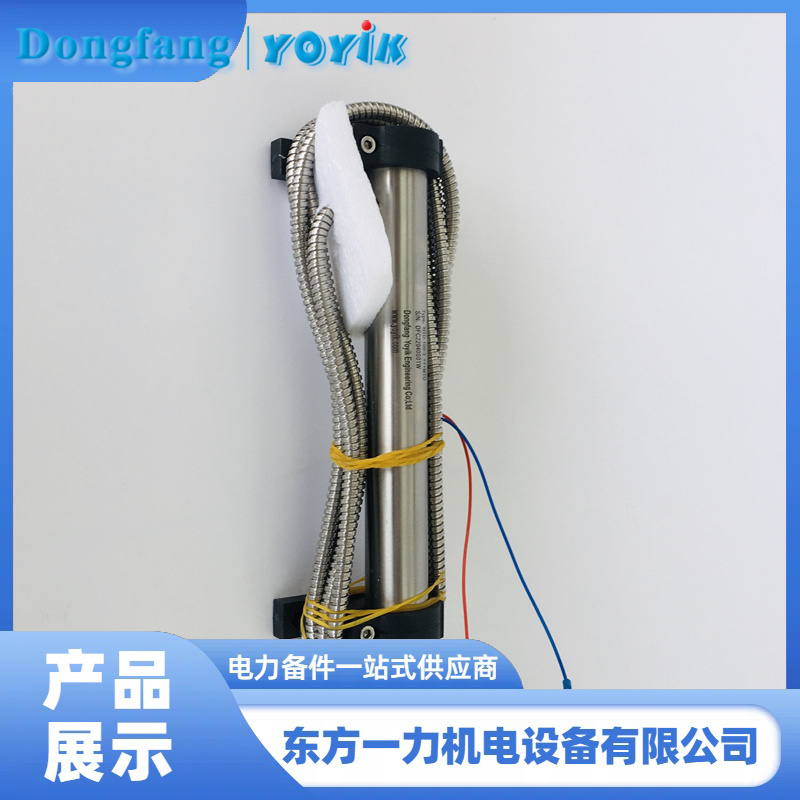

东方一力供应的位移传感器4000TDGN-15-01严格参照《JJF-1305-2011线位移传感器校准规范》执行生产及校准检测，采用六线制耐高温特氟龙绝缘护套线，外覆不锈钢护套软管，可在-40℃至210℃环境下长期稳定运行。该产品抗振性能达20g（2kHz），非线性度不大于0.25%FS，可连续运行一个汽轮机大修周期不需维修更换，满足进口传感器各项性能指标，是油动机行程测量的可靠配套方案。选型时认准芯杆端面""入口""标记，确保本体与拉杆编号一致配套使用。
