电磁阀22FDA-F5T-W110R-20/LP的应用要点

一、电磁阀22FDA-F5T-W110R-20/LP的核心作用是什么？

简单来说，凝汽器真空低跳闸试验块中的电磁阀，就是实现远方在线试验的执行元件。
根据系统原理，试验块布置成双通道结构：A侧通道和B侧通道各配置一套试验装置。每个通道包含电磁阀、手动阀和压力开关。当我们需要在控制室进行远方试验时，按下试验按钮，电磁阀22FDA-F5T-W110R-20/LP得电打开，将凝汽器真空与出口通大气连通，使对应通道的压力开关感受到真空降低而动作，进而验证AST电磁阀的响应是否正常。
这种设计的好处显而易见：不用到现场操作手动阀，运行人员就能定期验证保护通道的完好性，既保证了系统可靠性，又减少了人为操作风险。
二、电磁阀22FDA-F5T-W110R-20/LP的技术特点

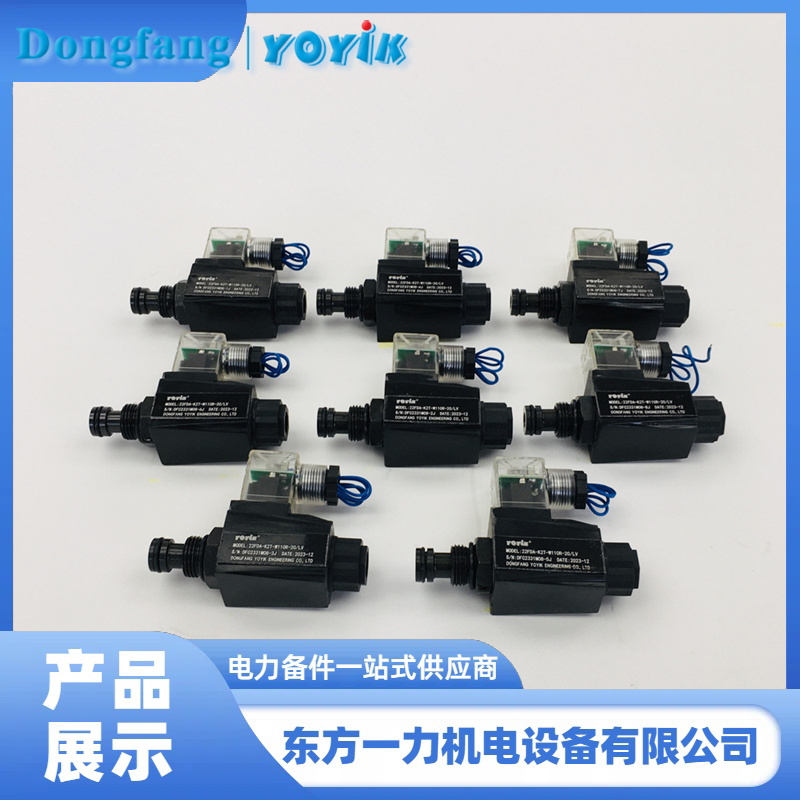

东方一力的这款电磁阀22FDA-F5T-W110R-20/LP采用锥阀型插入式结构，属于无泄漏电磁换向阀。它的几个突出特点特别适合真空试验工况：
响应速度快——能在短时间内完成通断动作，确保试验时真空变化迅速，压力开关及时响应。
密封性能优——锥阀结构配合精密研磨，有效防止内泄漏，避免正常运行时真空系统漏气。
工作稳定可靠——适应电厂复杂的电磁环境，线圈绝缘性能良好，长期带电工作不发热。
在实际应用中，A侧试验时ASP油压升高，B侧试验时ASP油压降低，通过观察ASP油压变化，就能判断AST电磁阀是否按设计逻辑正确动作。
三、现场维护的几点建议
结合多年经验，给年轻同行提几点建议：
第一，定期检查电磁阀线圈电阻。虽然22FDA-F5T-W110R-20/LP可靠性较高，但线圈长期带电可能出现老化，建议利用停机机会测量绝缘电阻。
第二，注意试验时的真空变化速率。如果打开电磁阀后真空下降过慢，可能是阀芯开度不足或管路堵塞；如果真空降得过快，要检查节流孔是否磨损。
第三，做好与手动阀的对比试验。远方试验和就地手动试验应该产生相同的ASP油压变化趋势，如果发现差异，优先排查电磁阀是否完全开启。
第四，关注电源质量。电磁阀对电压波动有一定耐受范围，但频繁的电压波动会影响寿命，建议检查控制电源的稳定性。
四、产品选型建议
如果现场需要更换试验块电磁阀，建议考虑东方一力的22FDA-F5T-W110R-20/LP。这款产品在多个电厂有成熟应用案例，与常见的AST/OPC电磁阀配套性良好。
维护好真空低跳闸试验块，就是守护汽轮机的最后一道防线。希望这篇分享对大家有所帮助，也欢迎同行交流现场经验。
