ZS-04-150-8000转速传感器工作原理及信号转化

在燃气轮机、发电机组等电站设备运维工作中，转速信号精准采集是机组稳定运行、故障保护、功率调控的核心基础。很多机组低转速工况下，常会出现信号波动、抗干扰能力弱、信号衰减等问题，大多和转速传感器工作特性及信号转化机制相关。今天结合现场运维经验，为大家详解ZS-04-150-8000磁电式转速传感器的核心工作原理，以及转子转动到电信号的完整转化过程。本文配套东方一力成熟传感设备解决方案，适配各类工业燃机、电站动力设备场景。

一、ZS-04-150-8000转速传感器核心结构基础

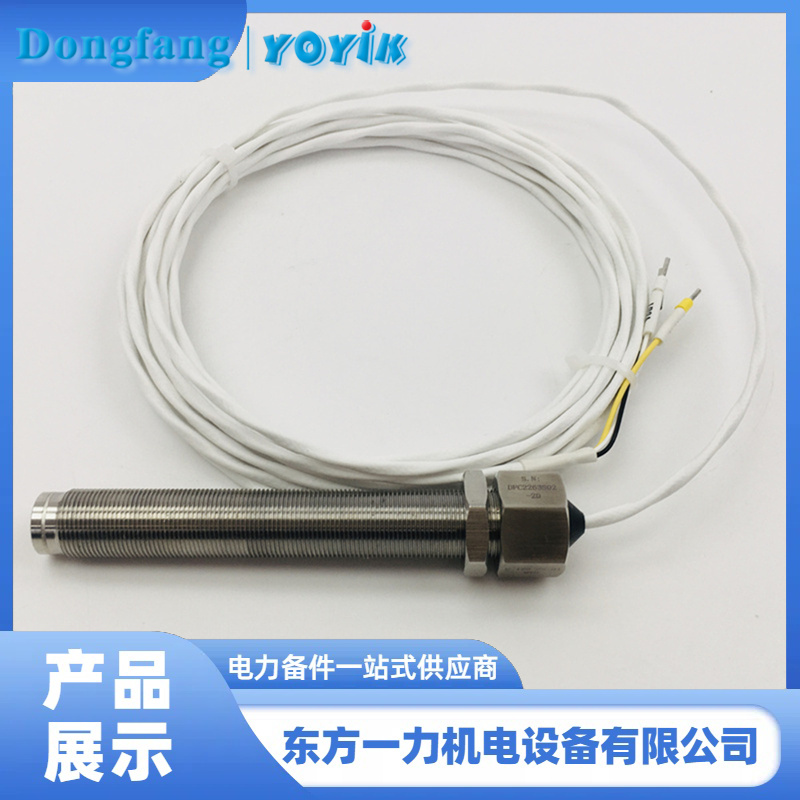

ZS-04-150-8000属于工业专用开磁路磁电式转速传感器，适配电站高温、高振动、强电磁干扰的恶劣工况，整体结构简洁耐用，无需外接供电电源。设备核心由永久磁铁、感应线圈、铁芯三部分组成，搭配机组配套测速齿轮协同工作，凭借稳定的机电转换性能，适配燃气轮机高低压压气机、动力涡轮等多部位转速采集场景，规避传统传感器低速信号弱、易扰动的通病。
二、ZS-04-150-8000转速传感器信号转化原理
该型号传感器核心依托磁电感应效应完成信号转化，核心逻辑是将转子机械转动转化为可识别的电信号，全程无需光电转换、无需信号放大辅助设备。机组运行时，转子带动测速齿轮持续转动，齿轮齿顶与齿谷交替经过传感器感应区域，会周期性改变传感器磁路的磁阻大小。
磁阻的动态变化会让铁芯磁场产生规律性波动，感应线圈切割磁感线后，即可生成频率、幅值随转速变化的正弦波感应电动势，最终输出连续电信号。其信号特性十分稳定，转速越快，磁阻变化频率越高，输出电信号幅值和频率同步提升，精准匹配转速采集逻辑。同时传感器与齿轮的安装间隙可控，间隙适配合理时，可有效保障信号输出强度。
三、ZS-04-150-8000设备应用优势
相较于普通转速传感器，东方一力供应的ZS-04-150-8000转速传感器适配工业燃机、电站机组全工况运行，耐高温、抗振动、耐电磁干扰，低速工况下信号输出稳定，不易出现波动、衰减问题。设备无需改动机组原有结构，可直接适配原有采集系统，搭配信号调理模块使用后，能将正弦波信号优化为稳定方波信号，大幅提升机组转速监测、故障保护、逻辑运算的精准度，是电站机组转速采集系统优化的优选设备。
