CS-1-G-065-05-01转速传感器信号幅度影响因素

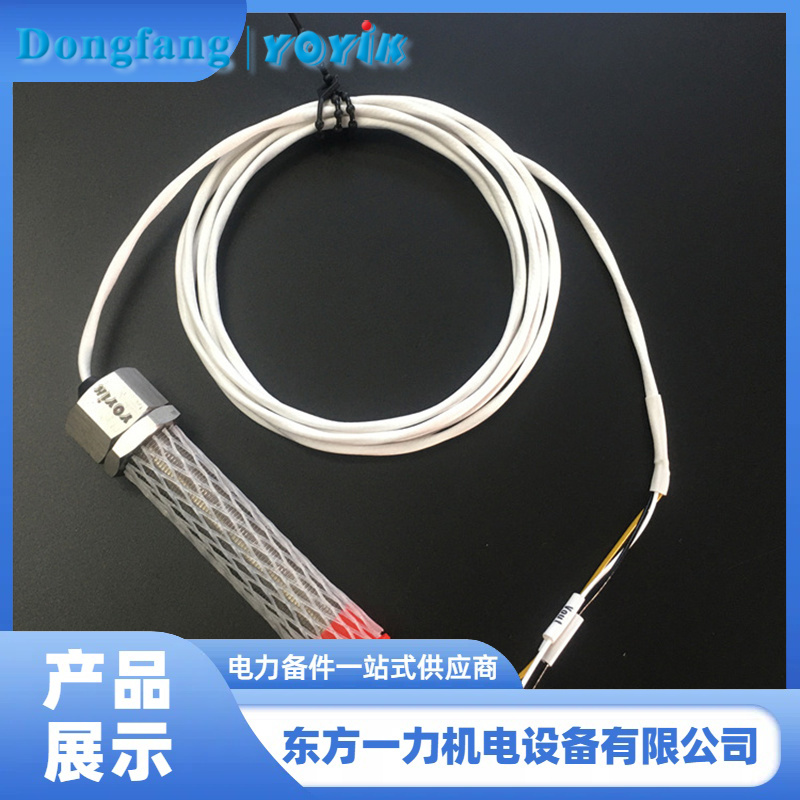

在汽轮机TSI安全监测系统中，转速传感器是监测机组转速、保障启停及稳态运行的核心元件，被称为机组转速监测的“直观眼睛”。现场运维中，很多工程师常会遇到转速信号偏弱、波形异常、数值波动等问题，大多与信号幅度变化相关。东方一力供应的CS-1-G-065-05-01转速传感器为磁阻式结构，适配大型汽轮机组长期在线监测，下面结合电磁原理与现场工况，详解影响其信号幅度的核心因素。

一、机组转速与齿轮齿数影响传感器信号幅度
CS-1-G-065-05-01转速传感器依托电磁感应原理工作，信号幅度和齿轮过齿速度直接相关。在合理工况区间内，机组转速越快、配套齿盘齿数越多，传感器磁路磁阻变化频率越高，线圈感应出的交流电压信号幅度就越大。但该传感器存在适配区间，转速过高时，线圈磁场减弱效应会增强，反而会造成信号幅度衰减，因此设备适配20Hz~10kHz常规测量频段，完美匹配汽轮机启停及额定工况转速监测需求。
二、安装间隙与齿盘参数决定基础信号强度
安装间隙是影响CS-1-G-065-05-01转速传感器信号幅度的关键现场因素。按照机组安装标准，探头与盘车齿轮标准间隙为1mm，在此工况下，20r/min低速状态下信号幅度可稳定大于100mV，信号采集精准稳定。同时配套齿盘需满足高导磁材料、模数≥2、渐开线齿型的要求，齿盘参数不达标、间隙过大或过小，都会直接造成磁路异常，导致信号幅度衰减、波形畸变。针对轴跳动较大的设备，合理放大间隙可规避探头损坏，同时保障信号稳定。
三、现场工况与环境干扰造成信号幅度波动
汽轮机3000r/min额定工况下，设备易受感应电动势干扰，容易产生虚假两倍转速信号，间接干扰有效信号幅度。同时，高温强磁场环境、电缆屏蔽层未可靠接地、设备撞击损伤等，都会影响CS-1-G-065-05-01转速传感器的磁路与电路稳定性。该传感器采用优质磁钢、衔铁与线圈结构，搭配标准化安装结构，可有效降低环境干扰，杜绝引线破损、信号误发、保护误动等问题，适配机组复杂恶劣工况，是电厂TSI系统备件优选设备。
