AST电磁阀GS061600V 常开型设计 失电动作

一、AST电磁阀GS061600V的常开型本质

从电磁阀的基本定义来看，AST电磁阀属于常开型（Normally Open）。所谓常开，是指电磁阀在失电状态下处于打开位置。当汽轮机保护系统发出停机信号或电源中断时，电磁阀失电，阀芯在弹簧力作用下移动，打开泄油通道，迅速卸掉AST母管油压，实现停机保护。
这种""失电动作""的设计是汽轮机安全保护的核心理念——失电保护。一旦系统失电，电磁阀必须能够可靠打开，确保机组安全停运。如果设计成失电关闭，那么一旦电源故障，电磁阀将无法动作，反而会造成保护拒动，带来严重安全隐患。
二、正常运行时的得电关闭状态
虽然AST电磁阀是常开型，但在正常运行时，它工作在得电（励磁）关闭状态。四个AST电磁阀全部通电，电磁力克服弹簧力，将阀芯吸合到关闭位置，封住AST母管与回油通道，从而建立并维持安全油压。只有当机组各项参数正常、电磁阀可靠得电时，主汽门和调节汽门才能保持开启。
现场巡检时，您可以通过手摸电磁阀线圈感受温热，或用铁质工具轻触阀体感受磁性，来确认电磁阀处于正常得电状态。如果发现某个电磁阀线圈冰凉且无磁性，就要警惕是否出现线圈烧毁或电源回路故障。
三、串并联结构与GS061600V选型要点
汽轮机AST系统采用四个电磁阀串并联布置，构成""四取二""逻辑。通道一（AST1、AST3）并联后与通道二（AST2、AST4）并联组串联。这种设计的妙处在于：任意一个电磁阀误动不会导致停机，任意一个电磁阀拒动也不会影响保护功能。

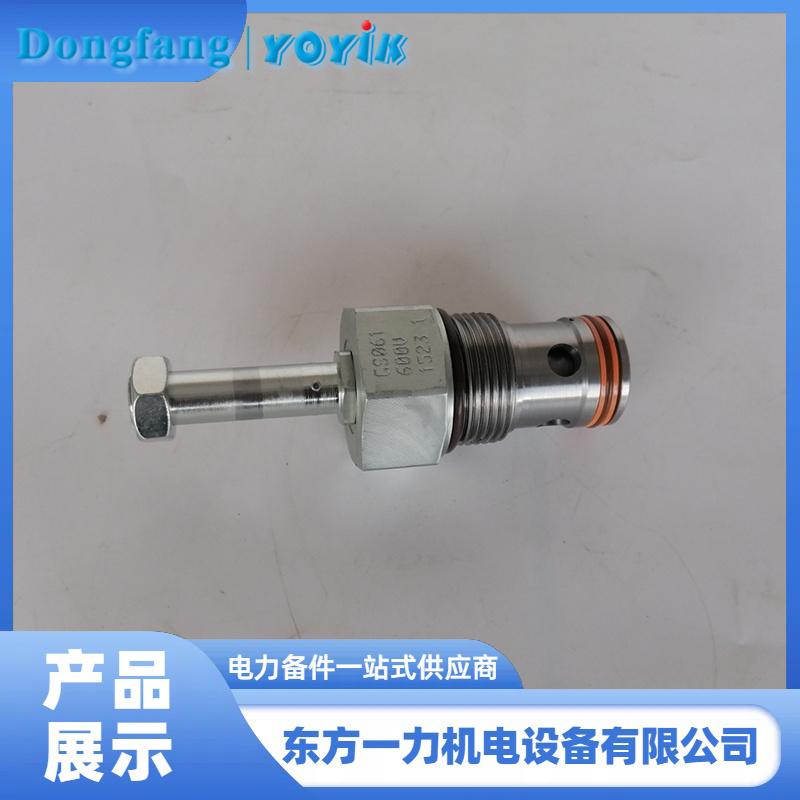

在更换或升级电磁阀时，选择质量可靠的产品至关重要。东方一力供应的AST电磁阀GS061600V，针对汽轮机EH油系统高压、高温、高频振动的工况特点进行了专门设计，具有良好的密封性和动作可靠性，能够适应长期的得电工作状态，减少因阀芯卡涩或内漏导致的ASP油压异常报警。
结语
记住这个简单的口诀：AST电磁阀是常开型，正常得电关闭，失电打开。理解了这个基本原理，再结合定期的AST通道试验和ASP油压监视，就能有效避免因电磁阀失效导致的误动或拒动风险，为汽轮机的安全稳定运行提供坚实保障。
