磁阻式转速探头 ZS-04 无源测速工作原理

一、磁阻式转速探头 ZS-04 基础特性

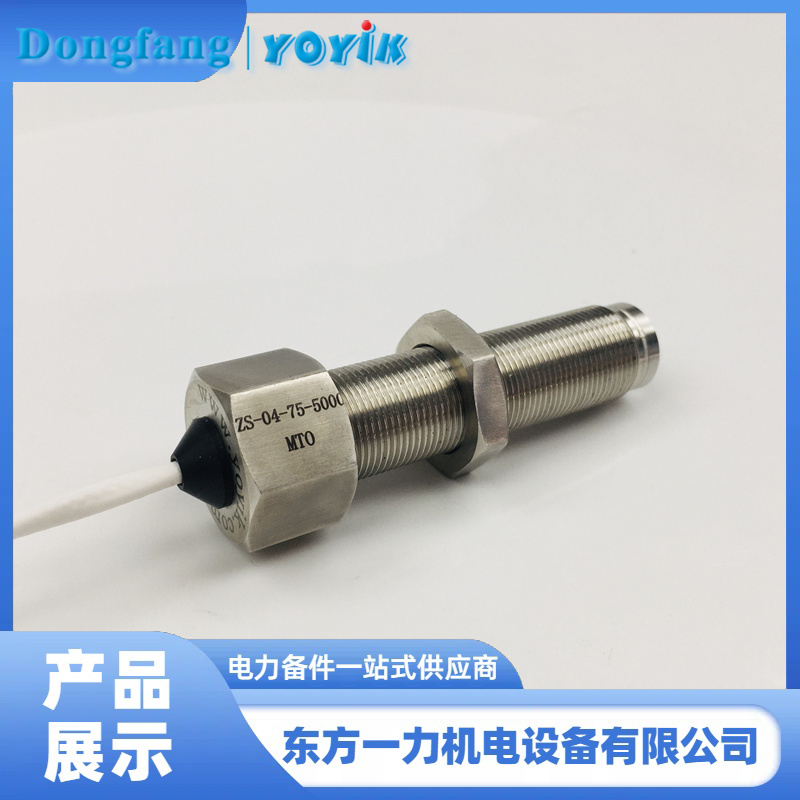

东方一力供应的ZS-04 磁阻式转速探头属于无源测速探头，设备运行全程无需外接供电，凭借自身结构即可完成转速信号采集，广泛应用于汽轮机转速测量回路，是电站机组常用的测速配件。该探头结构简洁、适配性强，可长期在机组高温工况下稳定工作。
二、ZS-04 磁阻式转速探头完整工作原理
探头内部内置永久磁铁与感应线圈，常态下会形成稳定闭合磁场。汽轮机大轴随运转带动测速齿轮同步转动，齿轮齿顶、齿底交替经过 ZS-04 探头感应区域时，探头与齿轮间的磁路磁阻会持续发生变化。
根据电磁感应原理，不断改变的磁通量会在探头线圈内感应出周期性交变电压信号。信号频率与汽轮机转速呈线性对应关系，结合测速齿轮固定齿数，控制系统便可精准计算出机组实时转速。
三、ZS-04 探头使用要点
作为无源磁阻探头，ZS-04 无需配套前置放大电路，系统布线与维护更简便。安装时需把控 0.25-1mm 标准间隙，搭配渐开线测速齿轮可保障信号波形稳定。日常巡检可通过测量线圈电阻、检测交流输出电压判断工况，配合规范屏蔽接地，能有效规避现场电磁干扰，保障汽轮机转速控制回路可靠运行。
