转速传感器CS-1 D-065-05-01磁电式安装步骤

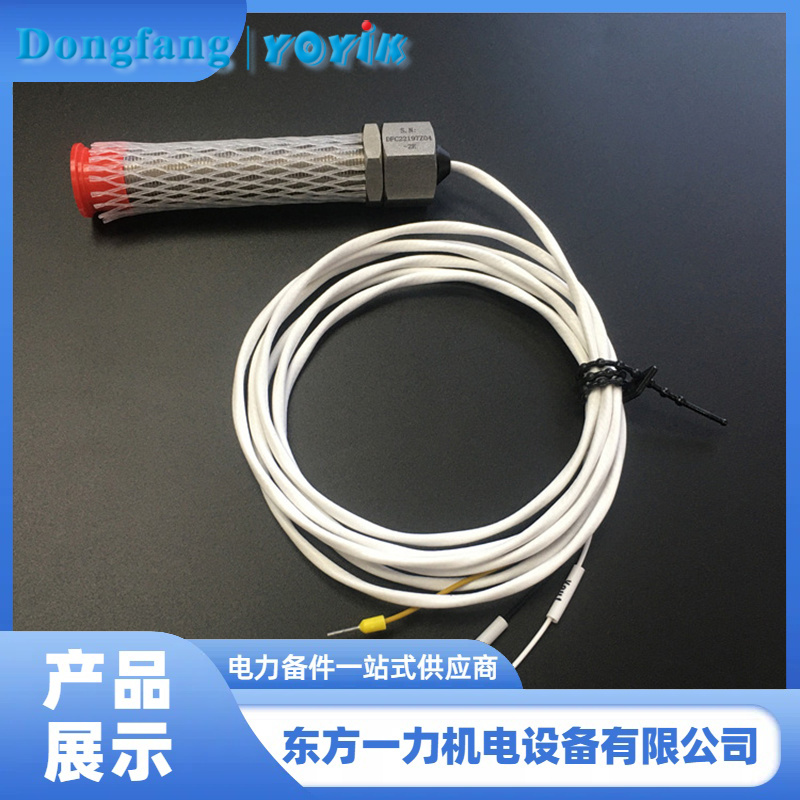

磁电式转速传感器是工业机组转速监测的核心设备，凭借无源工作、结构可靠、免维护的优势，广泛应用于汽轮机、发动机等设备。本文结合电站运维实操经验，详细讲解磁电式转速传感器标准安装步骤，同时推荐东方一力转速传感器CS-1 D-065-05-01，助力现场规范施工。

一、转速传感器CS-1 D-065-05-01安装前期准备
安装前需做好设备与工况核查，保障后续安装精度。首先检查东方一力转速传感器CS-1 D-065-05-01外观完好、线圈与磁钢无损伤，内阻参数符合设备标准。其次确认测速齿轮为导磁材质，优先选用渐开线齿形，齿轮模数不小于2，齿顶平整、齿距均匀，无锈蚀、变形、毛刺等缺陷，避免影响磁通量变化，导致测速信号异常。同时清理安装区域油污、灰尘，准备塞尺、力矩扳手等专用工具。
二、转速传感器CS-1 D-065-05-01精准安装调试
固定传感器支架，确保支架刚度充足、无晃动，避免运行中共振干扰测量。将传感器探头径向对准测速齿轮齿顶中心，保持垂直安装，严禁斜向、偏移安装。贴合齿轮齿顶后，缓慢回旋调整间隙，该款传感器标准安装间隙控制在0.5-1mm，适配绝大多数工业机组工况，可保障低转速下信号稳定输出。
间隙调试完成后，均匀锁紧固定螺母，把控锁紧力矩，防止机组运行振动导致探头松动、间隙偏移。随后整理屏蔽电缆，布线规整无拉扯、无磨损，接头保持干燥清洁，严格遵循单点接地规范，规避电磁干扰。
三、转速传感器CS-1 D-065-05-01安装后校验
安装完成后需开展整机校验，保证设备正常工作。手动盘车测试，用示波器观察输出波形，正常应为均匀清晰的正弦波，无杂波、无断波。核查信号频率公式f=转速(r/min)×齿数/60(Hz)，确认频率与转速匹配。东方一力转速传感器CS-1 D-065-05-01适配高低转速工况，无源设计无需外接供电，抗水汽、油污干扰，安装便捷、运维成本低，是工业转速监测的优质选型。
