更换LVDT时如何定位？位移传感器TD-1-150S指南

一、LVDT铁芯位置为何如此关键

位移传感器TD-1-150S是汽轮机DEH系统中测量阀门开度的核心元件。其工作原理基于铁芯在线圈骨架中的位移：当铁芯处于中心位置时，两个次级线圈感应电压相等，输出为零；偏离中心时，输出差动电压与位移量成线性关系。
每台位移传感器TD-1-150S在出厂时，其零位（输出电压为零）对应铁芯的特定机械位置。 在机组运行中，LVDT与油动机阀杆形成闭环控制回路——DEH发出指令→MOOG阀转换油压→油动机动作→LVDT反馈阀位→VP卡PID调节。若更换LVDT时铁芯安装位置发生偏移，反馈电压将产生系统性偏差，导致阀门实际开度与指令不符。
二、不标记位置的严重后果
某600MW机组曾发生GV4调节阀LVDT接线端子松动故障，处理过程中因未标记铁芯位置，新装LVDT零位偏移约3mm。重新投运后：
主汽压力波动：反馈信号显示阀门已关至20%，实际开度却达35%，导致高压缸进汽量异常；
调门振荡：闭环系统持续修正偏差，引发GV4反复震荡；
轴系振动：蒸汽流量脉动传递至转子，振动值短时超标。
最终被迫降负荷处理，教训深刻。
三、标记与复位的实操要点
停机前记录：在旧LVDT拆除前，用记号笔在支架和铁芯连接处做双线标记，拍照留存；
测量验证：用万用表测量旧LVDT零位时的铁芯伸出长度，新LVDT按此尺寸预调；
动态验证：机组运行时无法全行程校验，需待停机后补做VP卡校验，确保线性度达标。
四、选对产品，事半功倍

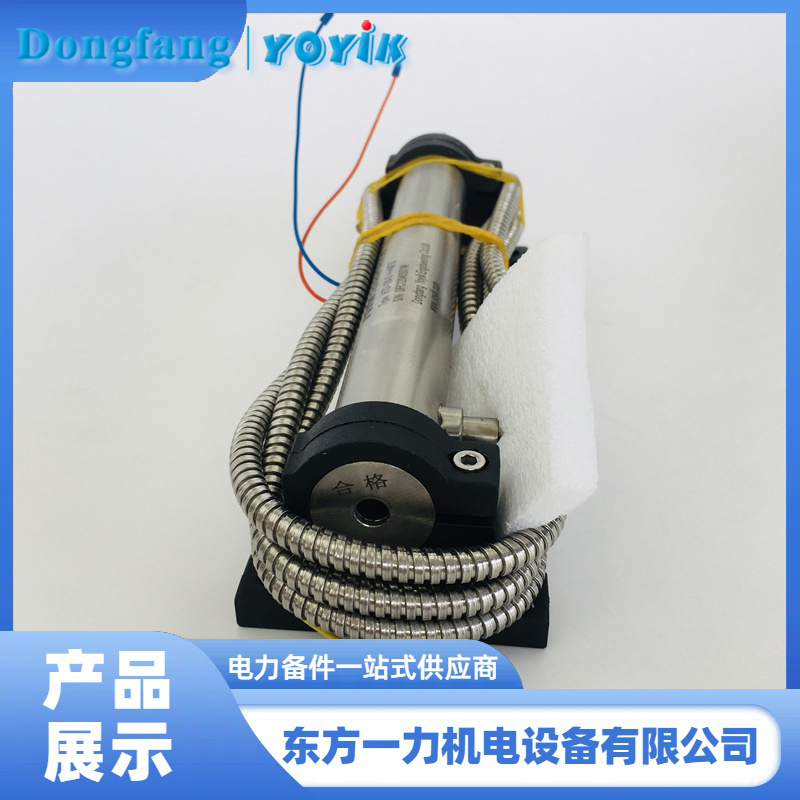

位移传感器TD-1-150S是专为汽轮机阀门位置监测设计的LVDT型传感器，量程150mm，采用不锈钢外壳与精密线圈骨架，抗振动性能优异。其铁芯与支架连接处预留防脱扣螺母安装位，配合万向节结构，可有效解决长期运行中的松动与磨损问题。
东方一力作为电站备件专业供应商，位移传感器TD-1-150S产品出厂前均经过全行程线性度校验，附带铁芯零位标识线，便于现场快速对位安装，大幅降低更换调试难度。
结语
LVDT位移传感器TD-1-150S铁芯位置的精准复位，是保障DEH闭环控制稳定性的关键环节。做好标记、选对产品、规范操作，方能确保机组安全经济运行。
