位移传感器HDC2-300长行程同轴度保证方法

在电站设备位移监测中，位移传感器 HDC2-300 在 300mm 拉杆行程下的直线运动同轴度，直接影响测量精度和设备使用寿命，掌握科学的保障方法是运维关键。东方一力供应的位移传感器 HDC2-300，适配电站中长行程位移测量需求，做好同轴度把控能充分发挥其 0.5% F・S 非线性度的精准优势，以下为大家详解具体保障措施。

位移传感器HDC2-300的结构特点

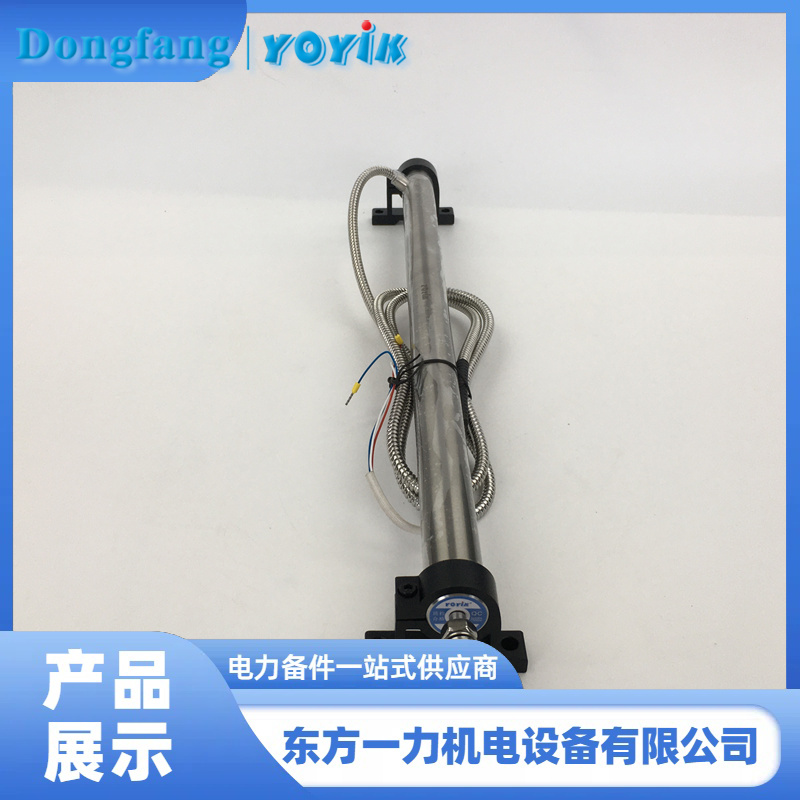

位移传感器HDC2-300的量程为0~300mm（双向±150mm），外壳长度560mm。这个规格在工业现场属于长行程应用，拉杆全长伸出时，任何微小的角度偏差都会被放大，导致铁芯与线圈发生偏心，进而影响测量精度甚至造成机械卡涩。
该传感器采用LVDT（线性可变差动变压器）原理，铁芯与线圈之间理论上无接触，但同轴度偏差过大会使铁芯蹭到线圈骨架，产生摩擦和磨损。因此，安装时的对中调整尤为重要。
安装基准的精确校准
支架定位是基础。安装位移传感器HDC2-300时，首先要确保固定支架本身稳固可靠。配套安装支架的2-Φ6安装孔间距需与设备本体精确匹配，建议使用定位销或精密垫片调整传感器轴线，使其与被测机构运动方向平行度误差控制在0.5mm/m以内。
三点找正法实用有效。长行程传感器建议采用三点支撑：传感器尾部固定端、中部导向套、前端连接点。通过调整这三点的相对位置，使拉杆在全行程内自由滑动无卡滞。现场可用百分表监测拉杆外圆的径向跳动，全程不应超过0.1mm。
导向与补偿措施
柔性联轴器补偿偏差。当被测机构存在不可避免的横向位移时，建议在位移传感器HDC2-300的拉杆端部采用柔性联轴器或球铰连接。这种设计允许±2°~±5°的角度偏差，同时不影响力传递，能有效补偿安装误差和热膨胀位移。
导向套筒增强稳定性。对于水平安装或振动场合，可在拉杆中部加装聚四氟乙烯导向套筒，内径与拉杆保持0.1~0.2mm间隙。这样既限制了径向晃动，又不会增加过多摩擦阻力。注意导向套筒长度不宜超过50mm，避免过约束。
调试验证与维护要点
安装完成后，需进行全行程手动推拉测试。感受阻力是否均匀，监听有无异常声响。位移传感器HDC2-300的拉杆直径Φ6±0.05mm，配合间隙设计合理，顺畅的手感说明同轴度良好。
电气验证同样重要：监测4~20mA输出信号在全行程内是否线性变化，若某区段出现跳变或迟滞，往往是机械干涉的表现。双向±150mm模式下，建议将电气零位调至机械中点，使正负行程对称分布，减少单向偏载。
定期检查紧固状态，特别是M6×1螺纹连接部位。长期运行后，基础沉降或管道应力可能导致相对位移变化，需重新校正同轴度。
作为东方一力供应的产品，位移传感器HDC2-300在船舶舵机、大型水轮机导叶等长行程场合已有成熟应用。如果您的安装空间受限或同轴度难以保证，技术团队可提供定制导向附件或选型建议。
总之，长行程位移测量的精度取决于机械安装的细致程度。希望这些经验对您的工程实践有所帮助，让位移传感器HDC2-300在您的设备中发挥应有性能。
