位移传感器2000TD-E 安装与铁芯杆校准标准

在电站汽轮机高调门控制中，位移传感器2000TD-E的安装位置与铁芯杆位置校准，直接决定反馈信号精度和调门控制稳定性。

一、位移传感器2000TD-E安装位置校准标准
位移传感器2000TD-E安装需贴合调门工况，校准标准围绕“同心、稳固、无干扰”展开，实操可直接对照执行：
1.  轴向校准：传感器安装轴线需与高调门阀杆位移方向完全同心，偏差不超过0.5mm，避免安装偏移导致铁芯杆磨损、信号失真，这是安装校准的核心要求。
2.  间距校准：传感器探头与调门连杆连接端间距控制在5-8mm，间距过大易导致信号微弱，过小则会在调门动作时发生碰撞，损坏传感器或反馈机构。
3.  环境校准：安装位置需远离高温蒸汽管道、强电磁设备，避免高温烘烤、电磁干扰影响传感器性能；同时固定牢固，减少机组振动带来的安装松动，确保长期稳定运行。
二、位移传感器2000TD-E铁芯杆位置校准标准
铁芯杆是2000TD-E传递位移信号的核心部件，其位置校准直接影响信号线性度，标准明确且操作简便，具体如下：
1.  零位校准：调门处于全关位置时，铁芯杆需处于传感器线圈中心位置，此时传感器输出信号为4mA（标准量程），偏差不超过±0.1mA，确保零位精准。
2.  量程校准：调门全开时，铁芯杆位移量需与传感器量程匹配，此时输出信号为20mA，全程信号变化均匀，线性误差不超过±0.2%，无卡顿、跳变现象。
3.  联动校准：校准后手动操作调门，全程观察铁芯杆动作，需与调门开度同步，无卡涩、松动，反馈信号与调门实际开度偏差不超过1%，确保联动一致性。

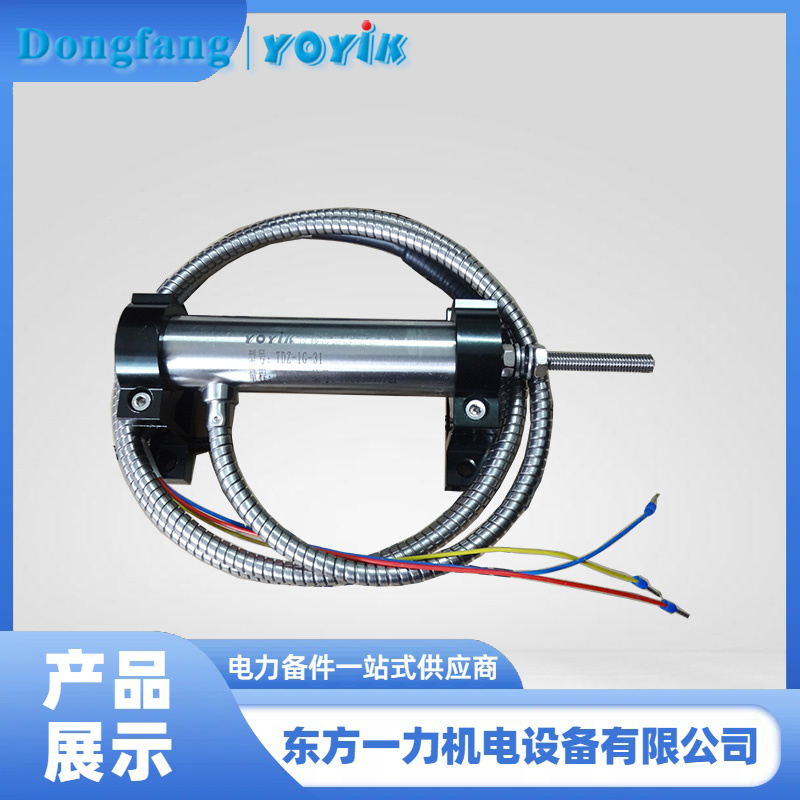

规范的安装与校准，离不开优质传感器的支撑。东方一力供应的位移传感器2000TD-E，适配电站汽轮机高调门工况，结构设计合理，便于安装校准，且信号稳定、抗振动、耐高温，能有效降低校准后信号偏差，搭配专业技术指导，助力运维人员快速完成校准作业，保障调门控制精度和机组稳定运行。
