速度传感器SZ-6安装指南：两大方向轻松掌握

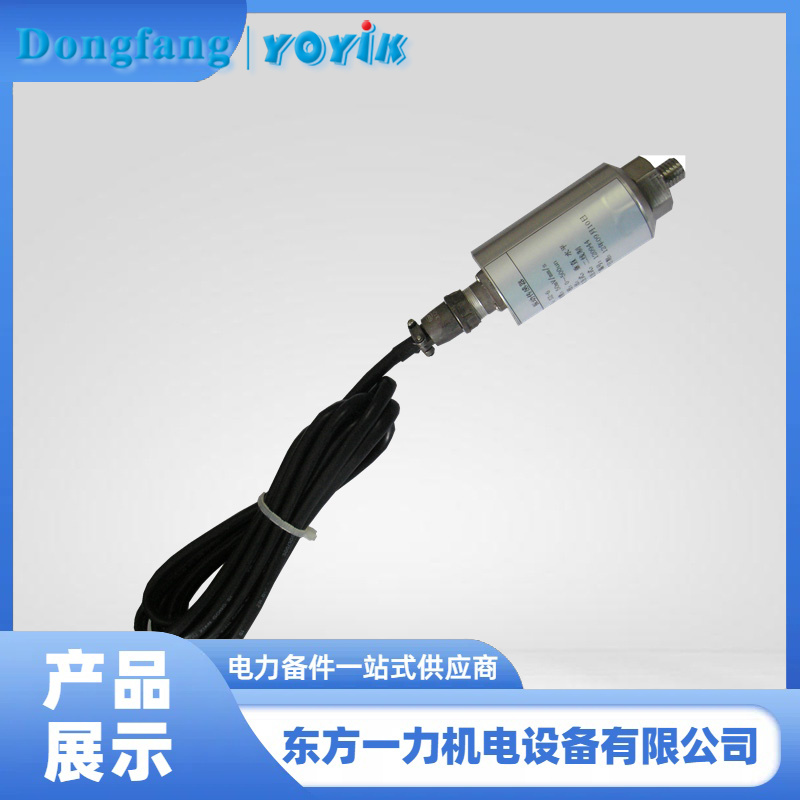

在电站设备维护领域，振动监测是保障旋转机械安全运行的关键手段。作为东方一力主推的监测产品，速度传感器SZ-6凭借其优异的性能和便捷的安装特性，赢得了众多工程师的青睐。今天，我们就来详细讲解SZ-6传感器的安装方向及基础要求。 一、速度传感器SZ-6支持的两种安装方向 SZ-6传感器在设计上充分考虑了现场测量的实际需求，支持以下两种安装方向： 1. 垂直安装 将传感器垂直固定于被测振动点上，传感器的测量轴线与地面垂直。这种安装方式适用于监测轴承垂直方向的振动，能够有效捕捉设备在垂直平面内的振动特征。 2. 水平安装 将传感器水平固定于被测振动点上，传感器的测量轴线与地面平行。水平安装主要用于监测轴承水平方向的振动，这是旋转机械故障诊断中极为重要的监测维度。 两种安装方向各有侧重，工程师可根据实际监测需求和设备结构特点灵活选择。在重要设备上，通常会同时采用垂直和水平两个方向的安装，以获得更全面的振动数据。 二、安装时对被测振动点的基础要求 要确保SZ-6传感器测量数据的准确性和可靠性，安装位置的选择和准备工作至关重要。 表面平整度要求 安装位置的表面应平整、清洁，无油污、锈蚀和漆层。不平整的表面会导致传感器与被测点接触不良，影响振动信号的传递效率。建议在安装前使用砂纸对安装面进行适当处理。 刚性连接要求 传感器必须与被测振动点形成刚性连接。安装面应具备足够的刚度，避免因安装面的弹性变形而引入测量误差。在轴承盖上安装时，应选择靠近轴承座的位置，确保能真实反映轴承振动。 温度环境考虑 SZ-6传感器的工作温度范围为-30°C至+100°C，能够满足绝大多数工业现场的需求。但在高温区域安装时，建议采取适当的隔热措施，延长传感器使用寿命。 三、安装操作要点 在实际安装过程中，还需注意以下几点： 安装孔应与传感器螺纹匹配，确保拧紧牢固，避免松动 信号线应使用2芯屏蔽线，屏蔽层单端接地，减少电磁干扰 布线时应避开强电场和高温区域 安装后应检查传感器是否紧固，输出信号是否正常 速度传感器SZ-6作为东方一力的成熟产品，具有无需供电、安装便捷、测量稳定等特点，配接振动监视保护仪后，可输出标准4-20mA电流信号，方便接入PLC、DCS等控制系统，是旋转机械振动监测的理想选择。 德阳东方一力主要针对电厂钢厂操控系统元件的供应与成套，主营商品包括汽轮机发电机组EHC系统、TSI系统、DEH系统相关备品配件，以下是我司经营的产品： 东方 DF310880-50-02-02 位移传感器 4000TD-E VICKERS压差发讯器 PHV2BVN 位移传感器 3000TD 油动机行程传感器 ZD-5000TD 热电偶 WRNK2-2913MK 转速传感器 ZS-01 电加热器 ZJ-17-3 中间继电器 UEG/A-1H1D/125VDC 螺栓电加热器 ZJ-20-660 延长电缆 330730-080-12-05 功率单元 II-6B/D 气体探测器传感器 NA1000D11 自吹式防堵风压取样装置 FYQ-03A 转速表 JS-DP3 位移传感器 TD-1-300S 脉冲除尘器 DMC-24 热电阻 WZPK2-395 传感器 DTS125L-RT100.V3.60 输入卡 DZXL-ZL-E-725 发讯器压力表 CYB-I 接近开关 XS118BLFAL2 电接点水位计 DQS4-2.5-S15X 汽轮机螺栓电加热棒 ZJ-20-T3 高温型位移传感器 TD-1G-250-15 电加热器加热棒 ZJ-20-T3 位移传感器 0508.902T0102.AW021 螺栓电加热棒 DFJ965W35S 热电阻 WZPK-136 位移传感器 TDZ-1E-31 温度传感器 WZP2-008-60-M16×1.5 就地探头电缆组件 CAB0606-00-06L 位移传感器 FRD WJA2 308H-125 位移传感器 JCDA075 LVDT变送器 XCBSQ-02/100-02-22 TSI板卡 3500/45 螺栓电加热器 ZJ-20-6(R) 转速传感器 JRZS-075-05 DFYLHL-2026-05-06-A
