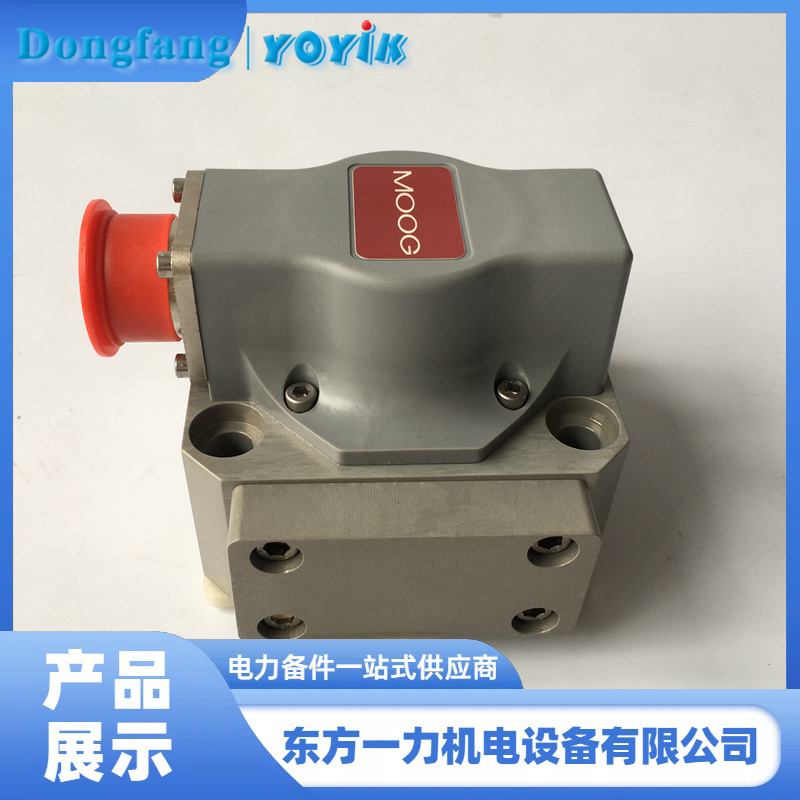

伺服阀J761-003A如何实现电信号到液压输出的精准转换？

在火电厂DEH（数字电液调节）系统中，电液伺服阀J761-003A作为连接“大脑”（控制系统）与“四肢”（油动机）的关键执行元件，承担着将微弱电信号转化为高精度液压动作的核心任务。今天，我们就以J761-003A型喷嘴挡板式伺服阀为例，拆解其“电信号→机械位移→液压输出”的三级转换过程。

首先，电信号驱动力矩马达。当DEH控制器输出4–20mA模拟电流信号至J761-003A的控制线圈时，在永久磁钢形成的恒定磁场中，可动衔铁受到电磁力矩作用而发生偏转。这一过程将电信号转化为微小的机械角位移——通常只有零点几度，但极其灵敏。
其次，机械位移放大为压差信号。衔铁带动挡板同步偏转，使一侧喷嘴与挡板间隙减小，另一侧增大。由于高压抗燃油（工作压力约13.8MPa）经固定节流孔持续流入两侧喷嘴腔室，间隙变化直接导致两侧油压失衡——间隙小的一侧油压升高，间隙大的一侧油压降低。这个微小位移被喷嘴-挡板机构高效放大为显著的油压差。
最后，压差驱动滑阀输出液压流量。该压差作用于滑阀两端，推动滑阀横向移动，从而打开对应的进油或回油窗口，高压抗燃油便按指令流入或流出油动机下腔，驱动活塞产生位移，最终精准调节汽阀开度。与此同时，反馈杆将滑阀位移反传给力矩马达组件，形成机械负反馈，确保滑阀停在与输入电流严格对应的平衡位置，实现闭环控制。
整个过程响应快、线性好、重复性高，但对油质极为敏感。根据《DL/T 571-2014》要求，磷酸酯抗燃油颗粒度需≤SAE AS4059F 6级，酸值≤0.15mgKOH/g，否则极易造成J761-003A内部2–3μm级间隙卡涩。
值得一提的是，东方一力长期经销并技术服务MOOG J761-003A伺服阀，不仅提供原厂正品保障，还配套专业清洗检测台、密封件更换包及油质协同管理方案。我们深知：一台可靠的伺服阀，背后是精密制造、洁净油系统与规范维护的共同成果。
选择东方一力，不仅是选择一款产品，更是选择一套覆盖“选型—安装—运维—故障预判”的全周期技术支撑体系，让您的DEH系统始终运行在“稳、准、快”的最佳状态。
