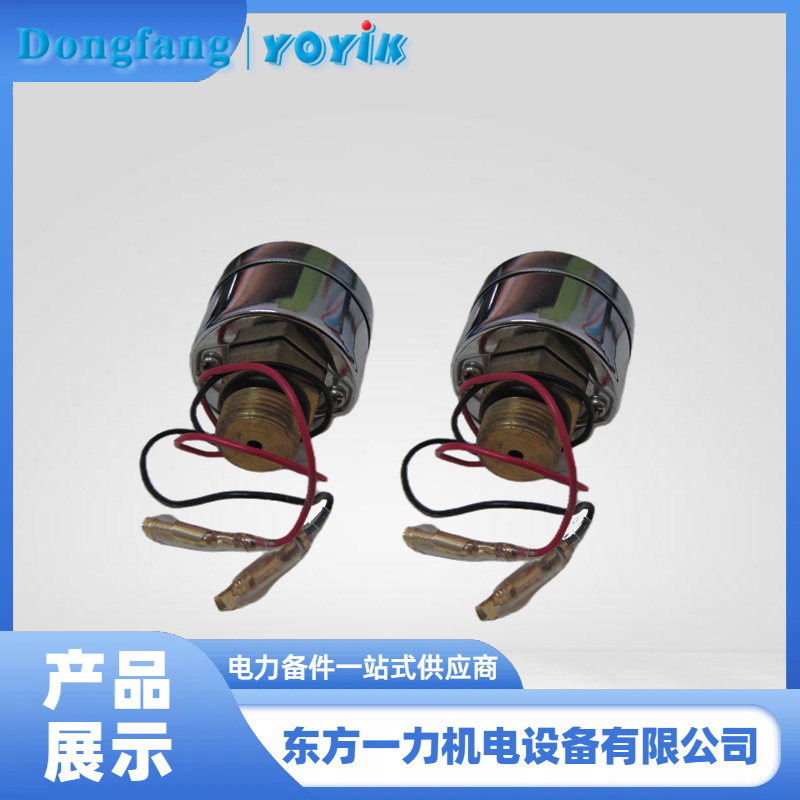

真空压力式发讯器ZKF-II产品介绍

一、 基础性能参数

真空压力式发讯器ZKF-II是一款用于负压监测的专用发讯装置，核心参数针对性适配电站真空系统需求：
发讯阈值：触发报警的真空度为-0.018MPa，当系统真空度低于该值时，发讯器自动动作。
供电与输出：采用DC24V直流供电，触点容量为2A，可直接接入机组DCS系统，输出开关量报警信号。
工作环境：适配温度范围为-20～＋80℃，能耐受电站凝汽器、真空泵系统的高低温工况波动。
二、 典型应用场景
真空压力式发讯器ZKF-II主要应用于电站凝汽器真空度监测、真空泵入口负压监测两类场景：
凝汽器真空度监测：安装在凝汽器抽气口管路，当凝汽器因换热管泄漏、真空泵故障导致真空度下降至-0.018MPa时，发讯器触发报警，提醒运维人员排查泄漏点，避免真空度进一步下降影响机组热效率。
真空泵入口监测：接入真空泵入口管路，实时监测入口负压状态，当入口负压低于阈值时，说明真空泵抽气效率下降，发讯器及时发出信号，辅助判断真空泵叶片磨损或密封失效故障。
三、 安装与维护要点
安装接口：真空压力式发讯器ZKF-II默认采用M18X1.5螺纹接口，可直接对接电站真空系统管路，安装时需使用聚四氟乙烯密封带确保接口密封，避免漏气影响监测精度。
复位与校验：报警触发后，需排查真空系统故障并恢复真空度，发讯器会自动复位，无需手动干预。日常校验可通过真空泵模拟负压环境，当真空度达到-0.018MPa时，观察触点是否动作，校验周期建议为每半年一次。
