位移传感器HDC2-100 液压缸活塞位置连续监测应用方法
产品经理：黄丽 0838-2207616 13547079933
在电站设备运行中，液压缸活塞位置的连续精准监测是保障设备动作可控、运行稳定的关键，位移传感器 HDC2-100 凭借适配的量程与稳定的性能，成为该监测场景的优质选择。

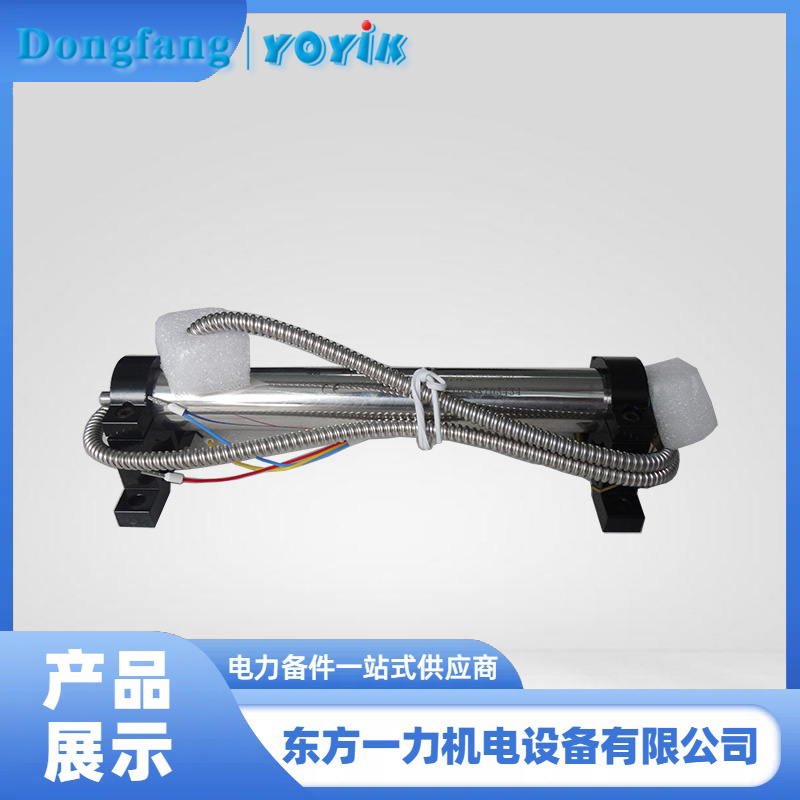

位移传感器 HDC2-100 拥有 0~100mm 单向、±50mm 双向线性量程，可覆盖多数电站中小型液压缸的活塞行程范围，其二线制结构能直接与电站供电系统、控制终端对接。搭建监测系统时，将传感器的可动铁芯与液压缸活塞刚性连接，保证活塞运动时铁芯同步位移，传感器外壳固定在液压缸缸体上，确保机械零位与满位的精准对应；供电端接入 DC24V±10% 的标准电站电源，输出端连接 DCS/PLC 控制系统，即可实现活塞位置的连续信号传输，无需额外增设信号转换模块，简化搭建流程。
-
位移传感器 HDC2-100 的监测精度与稳定性保障
位移传感器 HDC2-100 实现液压缸活塞精准连续监测，核心源于其优异的性能指标。该传感器非线性度不大于 0.5% F・S，温度漂移仅 0.05% F・S/℃，在电站 - 30℃~+70℃的工作环境中，能有效规避温度、机械振动带来的测量偏差，持续输出稳定的 DC4~20mA 标准电流信号，电流信号与活塞位移成严格比例，控制系统可通过信号数值精准换算活塞实时位置。同时，传感器采用特氟隆绝缘护套线搭配不锈钢护套软管，抗油污、抗机械磨损，适配液压缸周边的恶劣工况，保障长期连续监测无故障。
东方一力供应的位移传感器 HDC2-100，严格按照技术标准生产，结构简单、维护方便，在液压缸活塞位置连续监测中，既满足实时性要求，又具备高可靠性，是电站液压缸位置监测的优选配件，能有效降低设备监测环节的维护成本，提升设备运行的可控性。
