高调门LVDT传感器TDZ-1-31的应用

在电站机组的运行中，高调门LVDT传感器的稳定工作对机组安全至关重要。今天我们就来深入了解高调门LVDT传感器TDZ-1-31的工作原理，以及它在实际应用中的重要性。

一、LVDT的基本工作原理
LVDT（Linear Variable Differential Transformer）即线性可变差动变压器，TDZ-1-31作为其中的典型代表，本质上是一种铁芯可动变压器。它主要由一个初级线圈、两个次级线圈、铁芯、线圈骨架和外壳等部件组成。
当初级线圈输入一定频率的交变电压时，会在线圈内部产生交变磁场。此时，位于线圈内部的铁芯会随着高调门的阀杆移动而改变位置。铁芯的移动会改变初、次级线圈之间的互感量，进而使两个次级线圈产生感应电动势。由于两个次级线圈的电压极性相反，最终输出的是它们的差动电压。
当铁芯处于中间位置时，两个次级线圈产生的感应电动势相等，输出电压为0。当铁芯向一侧移动时，该侧次级线圈的感应电动势会大于另一侧，输出的差动电压大小与铁芯的位移量呈线性关系。通过检测这个差动电压，就能精准地获取高调门的阀杆位置信息。
二、TDZ-1-31在电站中的应用
在某2X600MW超超临界机组的DEH系统中，TDZ-1-31传感器发挥着关键作用。机组运行时，DEH系统发出的调门指令经DPU控制器的VP卡输出送至MOOG阀，MOOG阀将电信号转换为调节油压进入油动机，从而改变油动机高压抗燃油的进油量，使阀杆位置发生变化。
而TDZ-1-31传感器会将阀杆的机械位置转换为反馈电信号，送入DPU控制器的VP卡。VP卡内的PID整定模块会根据反馈信号与指令信号的偏差，再次发出电信号调整MOOG阀，形成闭环控制回路。这一闭环控制确保了高调门的开度能够精确跟踪指令，维持机组的稳定运行。
如果TDZ-1-31出现故障，可能会导致主汽压力波动、机组负荷突变、轴系振动甚至机组跳闸等严重后果。因此，选择一款性能稳定、质量可靠的LVDT传感器至关重要。
三、东方一力TDZ-1-31的优势

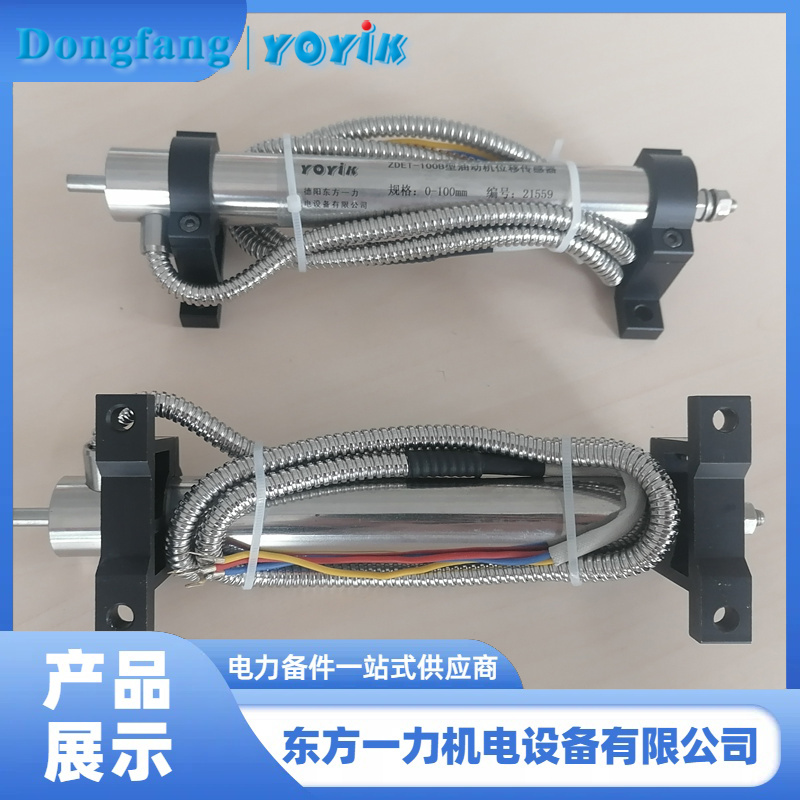

东方一力供应的高调门LVDT传感器TDZ-1-31，严格按照行业标准设计制造，具备高精度、高稳定性和长寿命的特点。其采用优质的线圈材料和精密的加工工艺，确保了传感器在恶劣的电站环境下仍能稳定工作。
同时，东方一力拥有专业的技术团队，能够为客户提供全面的技术支持和售后服务，确保传感器的安装、调试和维护工作顺利进行。在实际应用中，东方一力的TDZ-1-31传感器已经在多个电站项目中得到了广泛应用，赢得了客户的一致好评。
总之，了解高调门LVDT传感器TDZ-1-31的工作原理，选择一款优质的传感器产品，对于保障电站机组的安全稳定运行具有重要意义。东方一力的TDZ-1-31传感器将是您的可靠之选。
