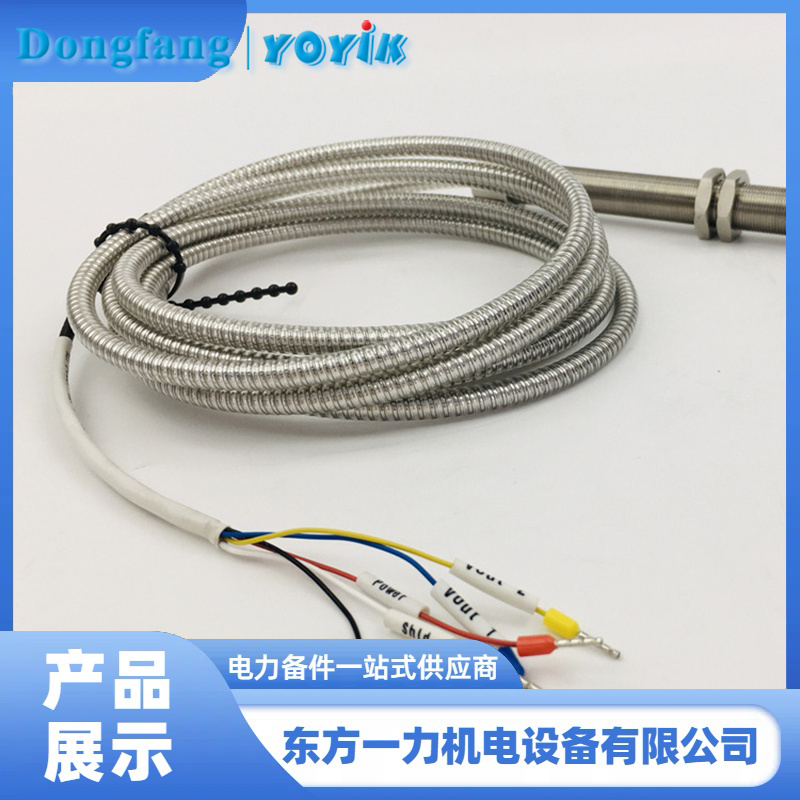

有源传感器 CS-3-M16-L60汽轮机零转速测量
产品经理：黄丽 0838-2207616 13547079933
汽轮机在零转速或极低转速（如盘车状态）时，对转速信号的测量要求与正常运行工况完全不同。此时，磁电式传感器由于其工作原理的限制，无法准确测量接近零转速的状态，而有源传感器 CS-3-M16-L60 则因其结构和工作方式的优势，成为零转速测量的理想选择。
1. 依赖切割磁力线产生感应电动势
磁电式传感器（如DEH系统中常用的CS-1-G-065-05-01）的工作原理是基于电磁感应，即：
当齿轮旋转时，引起磁路中磁阻变化；
磁通量的变化在线圈中感应出电动势；
因此，在零转速或极低转速（< 30 rpm）时，几乎没有磁通变化，输出电压极低甚至为零，控制系统无法识别是否真正停转，还是处于缓慢转动状态。
2. 信号幅值过低，信噪比差
在低转速下，传感器输出的电压可能只有几毫伏（mV），远低于控制系统的检测门槛；
容易被现场噪声干扰，导致误判或信号丢失。
3. 不具备静态检测能力
磁电式传感器本质上只能检测动态运动引起的磁通变化；
对于静止或接近静止状态（零转速），无法提供有效信号。
-
二、为何选用有源传感器 CS-3-M16-L60 进行零转速测量？
有源传感器 CS-3-M16-L60 是一种电涡流位移传感器，通常用于测量金属物体表面与探头之间的距离变化。它具有以下特点，非常适合用于零转速检测：
1. 主动供电，具备静态检测能力
有源传感器需要外部供电，能够持续向目标发射高频电磁场；
当金属表面靠近或远离探头时，会改变电磁场分布，从而测量位移；
即使转子处于完全静止状态，也能稳定地检测到“无位移”或“固定位置”的信号，实现真正的零转速判断。
2. 高灵敏度，适用于低频/静态测量
电涡流传感器对微小位移极为敏感，适合检测齿轮齿顶与探头之间的细微变化；
在盘车状态下，即使转速极慢（例如 < 1 rpm），仍能清晰捕捉每个齿槽经过探头的过程。
3. 不受磁饱和影响
与磁电式传感器不同，电涡流传感器不依赖磁路变化，而是利用电磁感应中的涡流效应；
因此不会出现磁饱和问题，也不受磁场干扰影响，更适合高速与低速兼顾的场合。
4. 抗干扰能力强，稳定性好
电涡流传感器响应频率宽，抗外界电磁干扰能力强；
搭配前置器后，可输出标准电压或电流信号，便于接入DCS或TSI系统。
因为磁电式传感器无法在零转速或极低转速下输出有效信号，且不具备静态检测能力；而有源电涡流传感器（如 CS-3-M16-L60）则具备主动探测、高灵敏度、抗干扰强等优点，特别适合用于汽轮机零转速的判断与保护功能。
这也是为什么在大型汽轮机组中，DEH系统采用磁电式传感器用于正常运行过程中的转速调节，而TSI系统及零转速保护则必须配置电涡流有源传感器的原因。
