LVDT位移传感器TDZ-FRD-308双传感器逻辑与防护

在电站汽轮机高调门控制中，LVDT位移传感器TDZ-FRD-308常采用双冗余配置，其中2选1选高值逻辑是保障调门稳定运行的关键。结合多年维护经验，本文详解该逻辑原理，以及故障时避免误动作的实操方法。

一、LVDT位移传感器TDZ-FRD-308 2选1选高值逻辑原理
LVDT位移传感器TDZ-FRD-308双冗余配置（2选1选高值），核心目的是提升高调门位移反馈的可靠性，杜绝单传感器故障导致的控制失效，原理通俗易懂且贴合电站工况：
该逻辑由DEH系统自动执行，两路LVDT位移传感器TDZ-FRD-308同步采集高调门实时位移信号，系统实时对比两路信号数值，始终选取数值较高的一路作为有效反馈信号，传递至调门调节回路，控制调门开度。
其设计初衷是规避风险：若单侧传感器出现反馈杆断裂、信号丢失等故障，大概率输出零值或异常低值，系统选取高值信号可确保调门不会因故障信号误关或失控，保障机组负荷稳定，这也是电站高调门控制中冗余配置的核心逻辑。
二、LVDT位移传感器TDZ-FRD-308故障时避免误动作的方法
双冗余配置虽能降低故障影响，但单侧传感器故障仍可能引发信号异常，需通过3步实操避免误动作，操作简单且无需停机，贴合现场维护需求：
1.  实时监控信号差值：日常运维中，重点关注两路LVDT位移传感器TDZ-FRD-308的反馈信号差值，若差值超过设定阈值（通常≤5%），及时触发报警，初步判断存在单侧故障，避免异常信号参与调节。
2.  快速隔离故障传感器：确认单侧故障后，立即通过DEH系统将故障传感器信号屏蔽，解除其参与2选1逻辑的权限，仅保留正常传感器单独反馈，同时将调门切至手动控制，稳定开度，杜绝系统误判。
3.  故障排查与恢复：现场检查故障侧LVDT位移传感器TDZ-FRD-308，重点排查反馈杆、接线及安装情况，故障解决后，先核对两路信号一致性，再解除手动控制、恢复2选1选高值逻辑，全程监控机组负荷及调门状态。

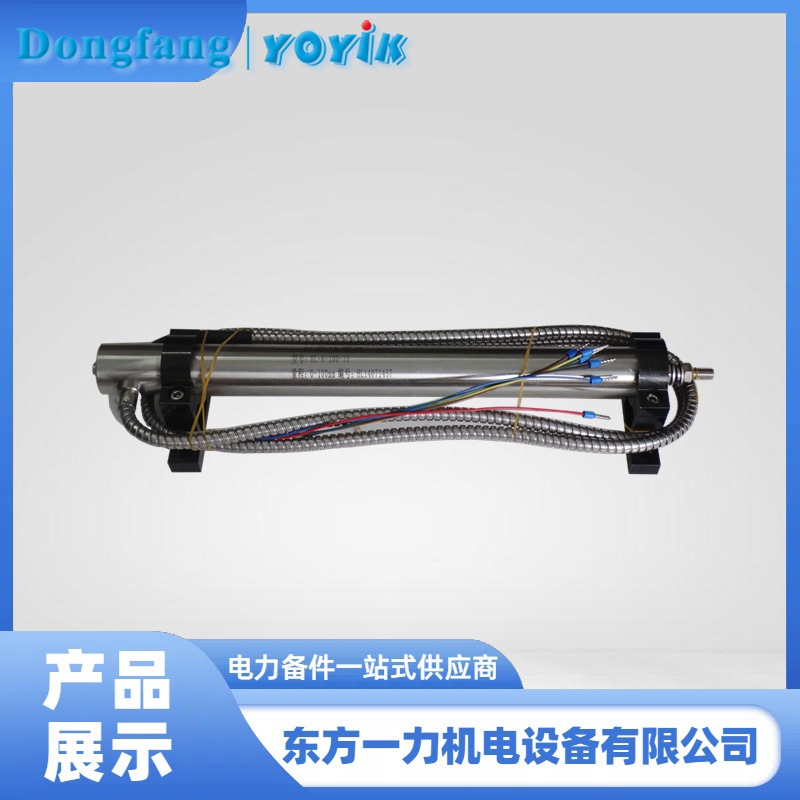

想要从源头减少故障误动作，选择适配性强的传感器至关重要。东方一力供应的LVDT位移传感器TDZ-FRD-308，适配电站汽轮机高调门双冗余控制工况，信号稳定、抗振动、耐高温，有效降低故障发生率，且安装便捷、可直接替换，助力电站快速处理故障，保障机组安全稳定运行。
