热膨胀传感器TD-2-50冷态零点确定指南
产品介绍人：黄丽 13547079933 0838-2207616

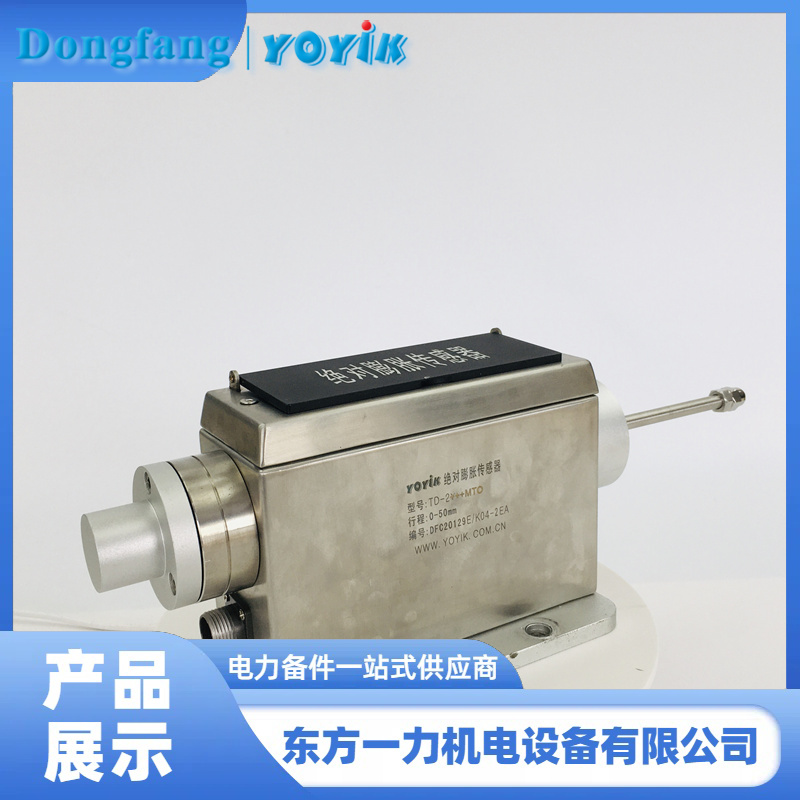

热膨胀传感器TD-2-50用于测量汽轮机汽缸膨胀位移，冷态零点是后续热态测量的基准，直接影响测量精度。机组冷态时，汽缸处于初始收缩状态，此时确定零点能准确反映机组启停、运行过程中的真实膨胀量。
从原理来看，热膨胀传感器TD-2-50通过电位器将机械位移转换为电信号，零点设置就是将传感器初始位置对应的电位器阻值校准为系统零点。热膨胀传感器TD-2-50自带就地指针指示，冷态时指针指向零刻度是直观的物理零点，但还需与TSI系统进行电气零点校准，确保就地指示与远传数字显示一致。
安装前准备：将热膨胀传感器TD-2-50底部磁座吸附在被测汽缸的平整表面，确保安装位置避开高温蒸汽冲刷区域，必要时加装隔热防护罩，防止传感器受高温影响出现零点漂移。
物理零点校准：旋转传感器调节螺母，使就地指针准确指向零刻度。此时传感器内部电位器移动端处于初始位置，对应汽缸冷态时的基准位移点。
电气零点匹配：接通TSI系统电源，将传感器输出信号接入热膨胀监控仪，观察远传数字显示。若显示值不为零，微调传感器调节螺母，直至远传显示与就地指针同步指向零。同时记录此时传感器的输出电流（应为4mA），作为冷态零点的电气基准。
固定与标记：零点校准完成后，拧紧传感器锁紧螺母，防止运行中零点偏移。在传感器和安装座上做好对齐标记，方便后续检修后快速校准零点。东方一力供应的热膨胀传感器TD-2-50锁紧螺母采用防松设计，能有效抵御机组振动影响，长期保持零点稳定。
东方一力建议在机组冷态启动前再次校验零点，确保热膨胀传感器TD-2-50能准确捕捉汽缸热膨胀过程，为机组安全运行提供可靠数据支撑。
