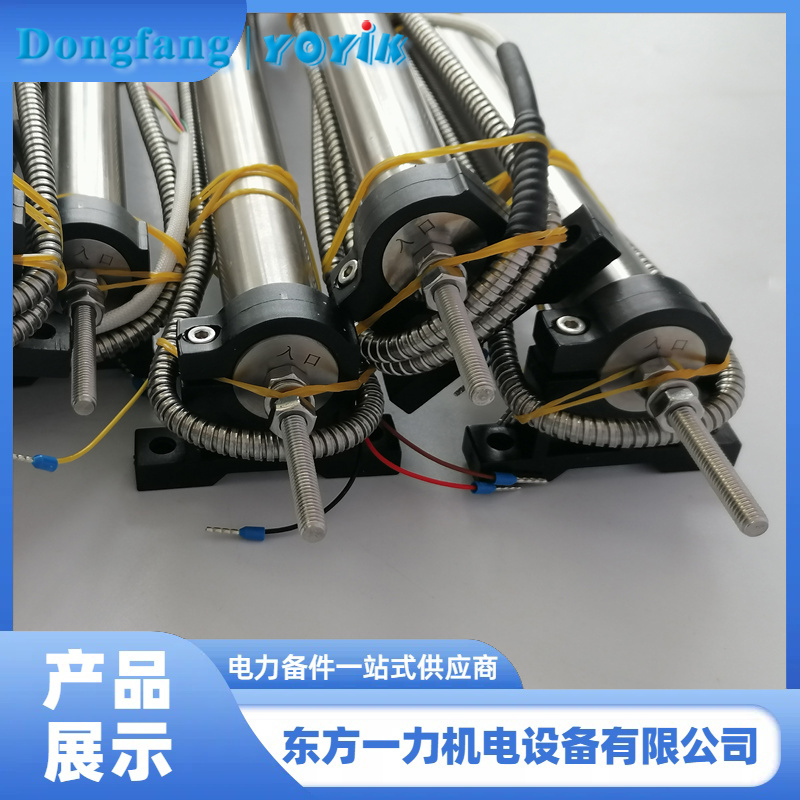

如何保证行程位移传感器TD-1-200S铁芯的自由运动
产品介绍人：黄丽 13547079933 0838-2207616
在汽轮机DEH系统中，行程位移传感器TD-1-200S作为调门位置反馈的关键元件，其测量精度和稳定性直接依赖于内部铁芯能否顺畅、无阻碍地随阀杆同步移动。一旦铁芯出现卡涩、偏斜或摩擦，轻则导致反馈信号失真，重则引发调门振荡甚至跳机。那么，如何确保行程位移传感器TD-1-200S的铁芯始终处于自由运动状态？以下几点经验供现场工程师参考。
-
一、精准对中安装是保障行程位移传感器TD-1-200S铁芯自由运动的前提
TD-1-200S采用LVDT原理，铁芯需在初级与次级线圈组成的空腔内直线滑动。若安装时传感器本体与油动机活塞杆不同轴，运行中芯杆将受侧向力，长期摩擦线圈内壁，不仅造成磨损，还可能使铁芯弯曲卡死。因此，安装时必须使用专用对中工装，确保：
芯杆运动方向与阀门行程完全平行；
传感器外壳固定牢固，无晃动；
拉杆“入口”端面朝向正确，且拉杆编号与本体一致（配套使用）。
东方一力供应的行程位移传感器TD-1-200S虽具备耐高温（-40℃～150℃）、抗振动（20g）等特性，但仍需注意环境因素：
传感器周围20mm内不得有导磁金属（如支架、螺栓），以免产生涡流或吸附力阻碍铁芯；
引出线应留有适当余量，避免因热膨胀或振动拉扯芯杆；
连杆万向节或球铰连接件需灵活无卡滞，防止传递额外扭矩至传感器拉杆。
在机组运行期间，可通过DEH历史曲线观察反馈信号是否平滑。若出现毛刺、跳变或非线性段，很可能是铁芯运动受阻。大修时建议：
抽出芯杆做全行程手动滑动测试，手感应顺滑无顿挫；
检查线圈骨架有无磨损痕迹；
测量初级/次级线圈绝缘电阻（应≥50MΩ），排除内部短路风险。
行程位移传感器TD-1-200S严格遵循JJF 1305-2011校准规范，结构坚固、无内置电路，配合规范安装与维护，完全可实现“一个大修周期免维护”的可靠运行。
