电磁阀线圈CCP230M隐性接地故障排查

电磁阀线圈CCP230M接地故障现象

今天和大家分享如何排查电磁阀线圈CCP230M回路的隐性接地故障。这类故障隐蔽性强，发现不及时可能引发线圈烧损或保护误动。
隐性接地通常表现为：直流系统绝缘监察装置报警，但绝缘电阻值波动不定；线圈工作电压偶尔异常；ETS系统出现间歇性报警信号。这些现象时有时无，给排查工作带来困难。
电磁阀线圈CCP230M排查步骤
第一步：断开线圈供电电源，用500V兆欧表测量线圈对地绝缘电阻，正常值应大于10MΩ。若低于2MΩ，说明存在接地。
第二步：分段排查电缆回路。从接线端子盒断开电缆，分别测量线圈侧和电源侧绝缘，定位接地点在电缆还是线圈。
第三步：检查接线端子、控制柜内部是否有潮湿、积灰、金属碎屑等导致绝缘下降的因素。
第四步：检查电缆外皮是否有破损、老化，特别是穿管处、弯折处易出现隐性接地。
第五步：恢复供电后，用万用表监测线圈两端电压，确认无接地后投入运行。
电磁阀线圈CCP230M维护建议
定期测量绝缘电阻，建立台账对比趋势。改善控制柜环境，防止潮湿、高温加速绝缘劣化。发现绝缘下降及时处理，不要带病运行。

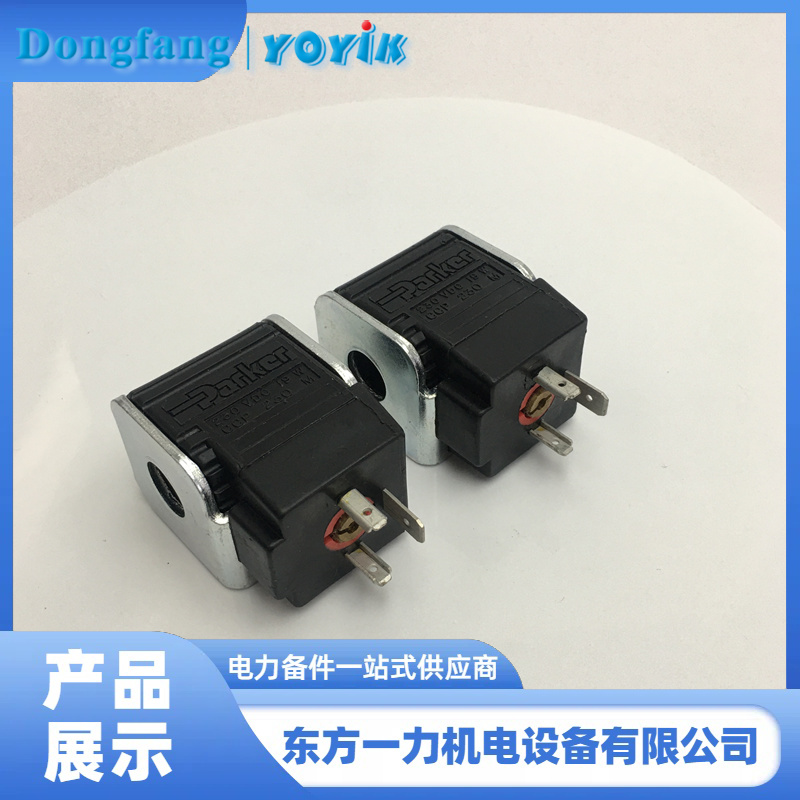

东方一力供应的电磁阀线圈CCP230M，绝缘性能符合电厂使用标准，可满足检修更换需求。建议储备适量备件，故障时及时更换。
做好电磁阀线圈CCP230M回路绝缘检查，是预防接地故障的关键。希望这份分享能帮助各位工程师提升维护水平，保障机组安全稳定运行。
