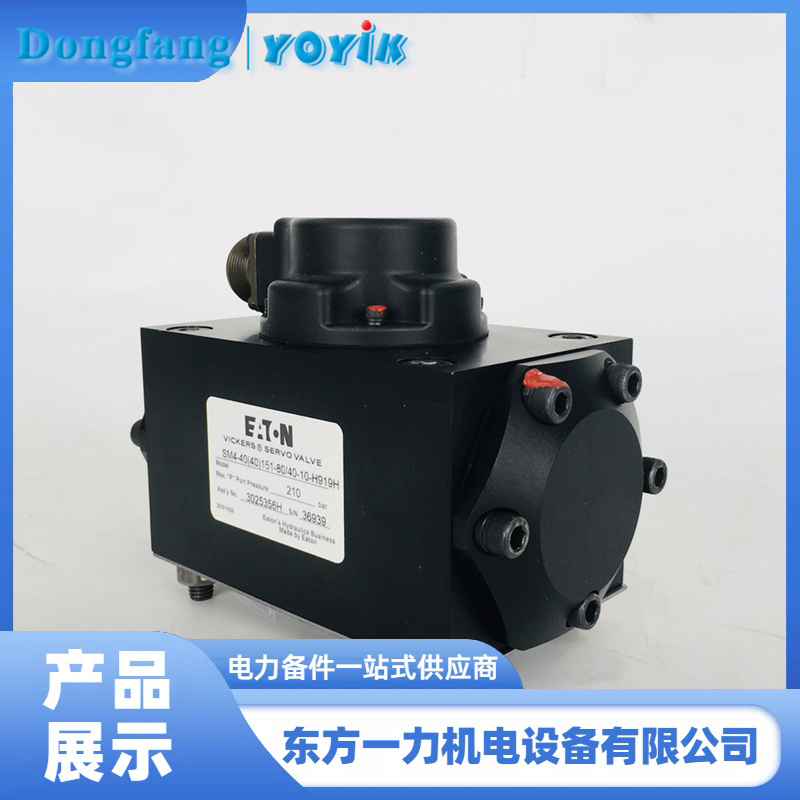

伺服阀SM4-40(40)151-80/40-10-D305电信号输入后的部件动作

一、电磁铁线圈的核心作用

当DEH控制器向伺服阀SM4-40(40)151-80/40-10-D305输入电信号时，力矩马达中的电磁铁线圈立即产生电磁力矩，这是整个电液转换的""第一推动力""。
具体过程为：4-20mA控制电流通过线圈，使衔铁磁化。在永久磁铁形成的固定磁场中，磁化衔铁与导磁体产生相互作用力，形成旋转力矩，驱动衔铁绕弹簧管支撑中心偏转。电流越大，偏转角度越大，两者呈正比关系。
二、电磁力矩带动的机械传动链
伺服阀SM4-40(40)151-80/40-10-D305的力矩马达并非孤立工作，而是通过精密机械结构将微小电信号逐级放大：
1. 衔铁偏转（第一级）
电磁力矩使衔铁产生角位移（通常仅零点几度），这一微小转动是后续所有动作的源头。
2. 挡板摆动（液压前置级）
衔铁与挡板刚性连接，衔铁偏转直接带动挡板同步摆动。挡板插入两个喷嘴之间，其偏移使一侧喷嘴间隙减小、另一侧增大，形成压差信号。
3. 滑阀移动（功率放大级）
喷嘴前油压与滑阀两腔相通，压差推动滑阀轴向移动。滑阀凸肩控制P（高压油）、T（回油）、A/B（控制口）的通断，实现液压功率放大。
4. 反馈杆变形（闭环平衡）
滑阀移动时，嵌入阀芯凹槽的反馈杆小球产生位移，使反馈杆弯曲变形，对衔铁挡板组件施加反向力矩。当反馈力矩与电磁力矩平衡时，挡板回中，滑阀稳定在对应位置。
三、动作完成的标志
整个过程中，伺服阀SM4-40(40)151-80/40-10-D305实现了：
电→机：线圈电流转换为衔铁转角；
机→液：挡板位移转换为喷嘴压差，再转换为滑阀位移；
液→力：滑阀开口控制高压油流量，驱动油动机动作。
最终，阀芯位移与输入电流成正比，在恒定阀压降下，输出流量与电流成比例，实现DEH系统对调门开度的精准控制。
【产品推荐】电磁铁线圈及后续部件的精准动作，离不开优质伺服阀的支撑。东方一力长期供应伺服阀SM4-40(40)151-80/40-10-D305，产品力矩马达线圈灵敏度高、动作稳定，带动部件联动顺畅，适配各类电站汽轮机组调节系统，同时提供专业的安装调试与维护指导，助力工程师全程把控设备状态，保障机组稳定运行。
