电磁换向阀 4WE10D3X/CG110N9K4/V活动试验压力控制解析

在汽轮机日常运维中，主汽门 “活动试验” 是验证阀门灵活性的关键环节。电磁换向阀 4WE10D3X/CG110N9K4/V如何控制油缸有杆腔压力实现阀门微动？节流孔又起到什么作用？今天就用通俗的语言详细拆解。

首先看活动试验时的压力控制逻辑。电磁换向阀 4WE10D3X/CG110N9K4/V 作为常开型二位四通阀，试验时会接收短暂通电指令。与紧急停机时的持续通电不同，试验状态下电磁阀仅短时间切换油路：一方面切断高压抗燃油的正常供给通道，减少进入油缸有杆腔的油量；另一方面接通油缸有杆腔与回油路，但通过阀芯结构设计控制回油流量，避免压力快速骤降。此时油缸有杆腔压力不会完全泄放，而是维持在一个较低的稳定值，既能克服部分弹簧力，又不会让弹簧完全复位，从而实现主汽门 “微动” 而非全关的试验效果。
再分析节流孔的核心作用，这是保障试验安全的关键部件。节流孔串联在电磁换向阀与油缸有杆腔之间，相当于 “流量调节器”：当电磁阀接通回油路时，油缸内的压力油需经过节流孔才能回流，其狭窄通道会限制回油速度，避免油压下降过快。同时，节流孔还能在切断高压来油后，保留少量油液在油缸内形成 “压力缓冲”，使弹簧力缓慢作用于阀杆，让阀门缓慢微动（通常开度变化不超过 10%），既验证了阀门无卡涩，又不会影响机组正常蒸汽供给。若没有节流孔，油压会快速泄放，弹簧力会推动阀门全关，导致试验引发非计划停机，这是绝对要避免的。

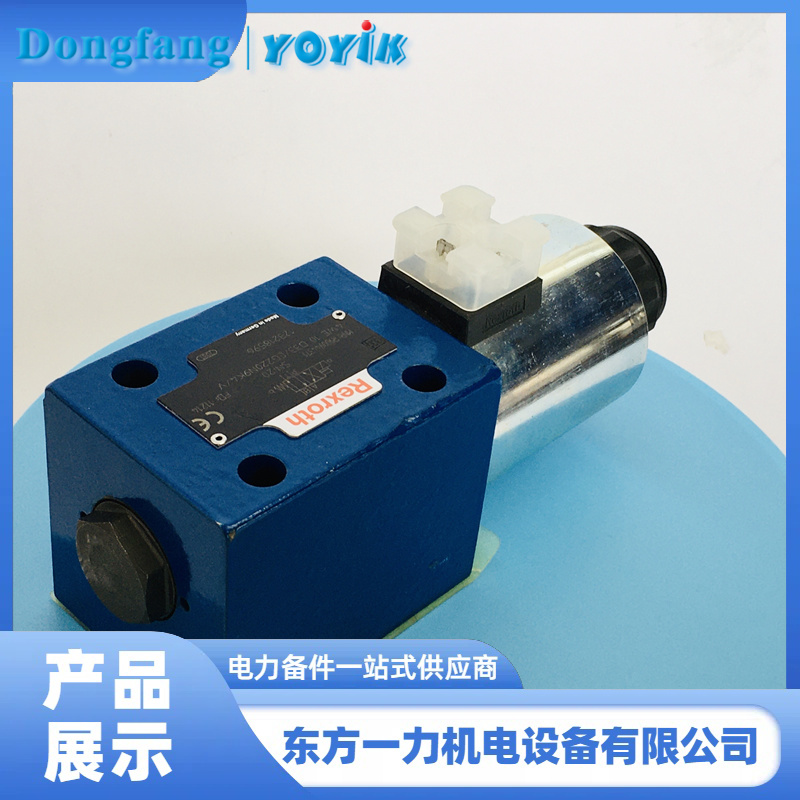

东方一力供应的电磁换向阀 4WE10D3X/CG110N9K4/V，专为活动试验的精准压力控制设计：阀芯采用阶梯式通流结构，短通电时能精准匹配 “断油 - 限流回油” 的需求，避免油路切换过度；配合系统 10 微米滤网，能有效防止杂质堵塞节流孔，确保压力控制稳定性。实际运维中，该电磁阀动作响应迅速，压力调节精度高，多次试验后仍能保持阀芯密封性，避免窜油导致的压力失控。
运维小贴士：进行活动试验前，需检查电磁换向阀 4WE10D3X/CG110N9K4/V 的通电时长设定（通常为 3-5 秒），确保不会因通电过长导致阀门全关；同时定期清理节流孔周边杂质，避免通流不畅影响压力调节。选择东方一力的电磁换向阀 4WE10D3X/CG110N9K4/V，不仅适配汽轮机的试验需求，还能通过稳定的压力控制，让活动试验安全高效开展，降低运维风险。
