为什么位移传感器HTACC-LT-608Z需要施加交流信号？

产品介绍人：黄丽 13547079933 0838-2207616

在汽轮机DEH控制系统中，位移传感器HTACC-LT-608Z作为关键反馈元件，其稳定性和准确性直接影响调门控制精度。不少现场工程师会问：为什么LVDT位移传感器HTACC-LT-608Z必须施加交流激励信号？今天，我们就从原理出发，为大家讲清楚这个问题。

LVDT（Linear Variable Differential Transformer，线性可变差动变压器）本质上是一种基于电磁感应原理工作的无源传感器。它内部由一个初级线圈和两个对称布置的次级线圈组成，中间穿有一根可移动的高导磁铁芯。要让这个“变压器”工作起来，就必须给初级线圈通入一个稳定的交流激励电压——通常为1～15Vrms、频率在400Hz～10kHz之间（如HTACC-LT-608Z常用2.5kHz）。
为什么必须是交流信号？原因在于：只有变化的电流才能产生变化的磁场。当初级线圈通入交流电后，会在铁芯周围形成交变磁场。当铁芯处于中心位置时，两个次级线圈感应出的电压大小相等、相位相反，输出差分电压为零；当铁芯随阀杆移动偏离中心时，一侧次级线圈耦合增强，另一侧减弱，从而产生与位移成正比的差分交流输出信号。这个输出信号的幅值和极性直接反映位移的大小和方向。
如果使用直流信号，磁场将恒定不变，无法在次级线圈中感应出电压，传感器也就无法输出有效信号。因此，交流激励是LVDT实现非接触、高线性、高重复性位移测量的前提条件。

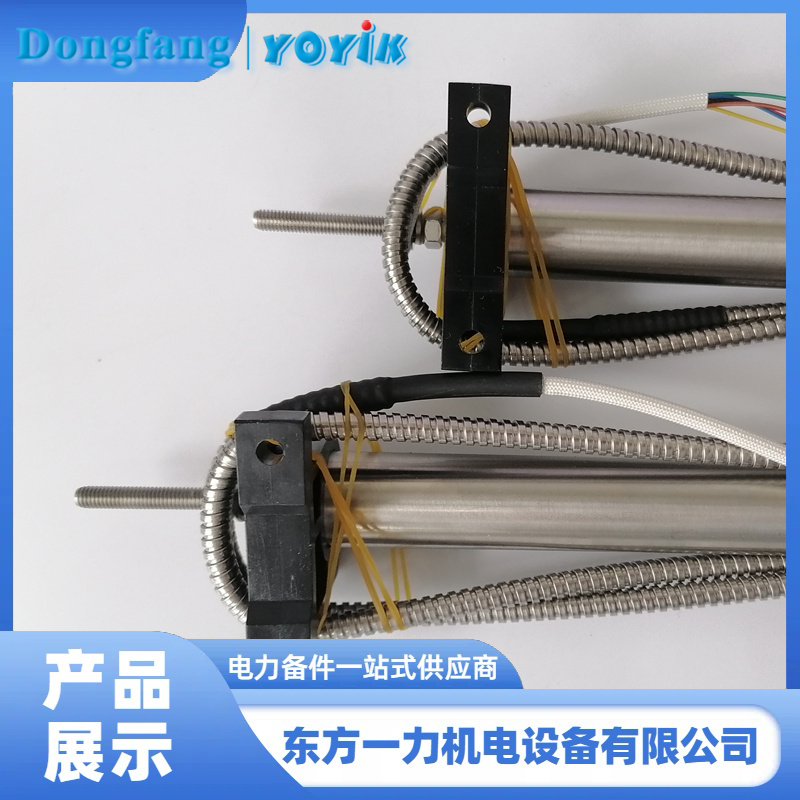

东方一力供应的位移传感器HTACC-LT-608Z严格遵循JJF 1305-2011校准规范，采用六线制设计，具备优异的温度稳定性（≤0.03%FS/℃）和抗振动能力（20g），特别适用于高温、高振动的汽轮机现场环境。其内部无电子元件，结构坚固，配合专用信号调理模块，可长期稳定运行一个大修周期以上。
总结来说，位移传感器HTACC-LT-608Z依赖交流激励来建立动态磁场，从而通过电磁感应实现精准位移测量。理解这一点，有助于我们在安装、调试和故障排查中更准确地判断问题根源。
