位移传感器5000TDGN-80-01-01测位移原理

在电站汽轮机调门控制、液压缸定位等精密场景中，LVDT位移传感器5000TDGN-80-01-01凭借磁场变化实现位移测量的核心机制，保障了数据的精准性。它究竟是如何通过磁场变化捕捉物体位移的？今天结合多年实操经验，从结构基础、磁场耦合变化、信号转化三个维度，为大家通俗解读。

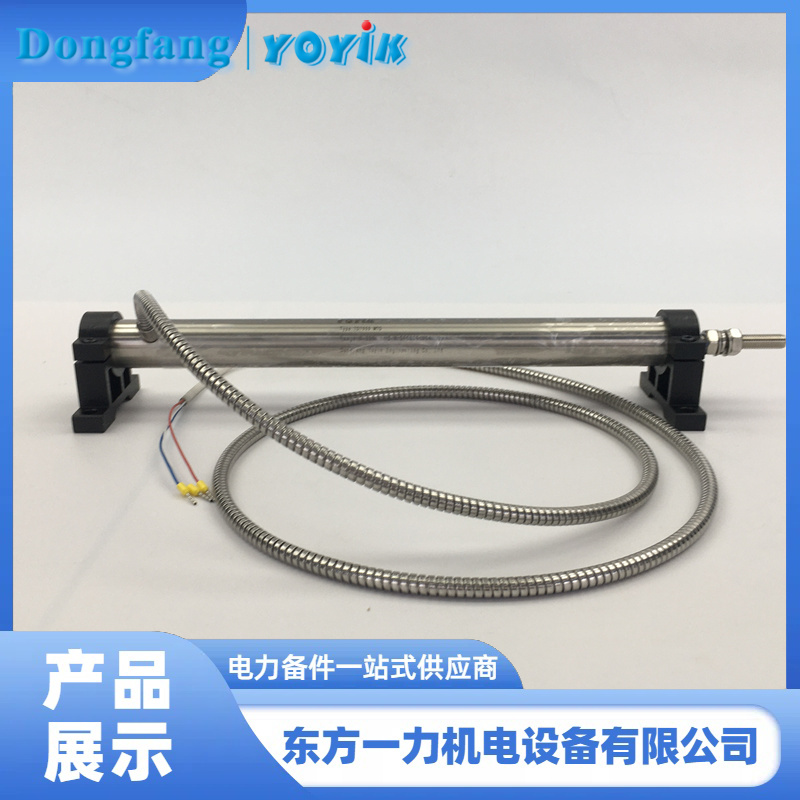

先明确核心结构基础：LVDT位移传感器5000TDGN-80-01-01由一个初级线圈、两个次级线圈、可移动铁芯及线圈骨架组成。初级线圈负责产生交变磁场，两个次级线圈对称分布在初级线圈两侧并反串相接，可移动铁芯则通过连杆与被测物体（如调门）相连，这一结构为磁场变化与位移的关联提供了物理支撑。
磁场变化与位移的耦合逻辑是测量的核心。当初级线圈接入激励电源后，会产生稳定的交变磁场。此时若被测物体无位移，铁芯处于线圈中间零位，交变磁场会均匀耦合到两个次级线圈，使两线圈产生的感应电动势大小相等、极性相反，因反串相接相互抵消，输出电压为零。
当被测物体发生位移时，会带动铁芯沿线圈轴线移动，进而打破磁场耦合的对称性。铁芯向某一侧次级线圈靠近时，该侧线圈与初级线圈的磁场耦合程度增强，感应电动势增大；另一侧耦合程度减弱，感应电动势减小。位移量越大，两侧线圈的电动势差值越明显，且这一差值与位移量呈稳定的线性关系，实现了“位移变化→磁场耦合变化→电动势差值变化”的精准转化。
最后通过信号转化输出测量结果：5000TDGN-80-01-01的次级线圈输出的电动势差值信号，经变送器单元转化为1~5V电压或4~20mA电流信号，传输至DCS系统完成显示与逻辑运算。东方一力供应的LVDT位移传感器5000TDGN-80-01-01，采用高精度线圈绕制与铁芯加工工艺，确保磁场耦合的稳定性与线性转化精度，抗干扰能力优异，适配电站复杂工况。在实际应用中，只需规范安装保证铁芯与线圈同轴度，即可充分发挥其磁场测位移的精准优势，为设备运行控制提供可靠数据支撑。
