DCS可监测AST电磁阀线圈CCP115M通电状态吗？

产品介绍人：黄丽 13547079933 0838-2207616

在汽轮机ETS危急遮断系统运维中，AST电磁阀线圈CCP115M的通电状态直接关系保护功能的可靠性。通过合理的信号采集设计，DCS可精准捕捉CCP115M线圈的通电与否，为运维人员提供直观的状态反馈，及时发现供电故障。结合电站实操经验，下面详细解析监测原理及核心信号方案。

首先要明确：DCS监测CCP115M线圈通电状态，核心是通过采集“线圈供电回路的电信号”实现，而非直接检测线圈本身。因为AST电磁阀采用分组独立供电设计，每个CCP115M线圈对应专属的供电回路，回路中的电信号变化可直接反映线圈通电状态，常见实现方式有两种。

• 第一种是采集“继电器辅助触点信号”，这是最常用且可靠的方案。AST电磁阀每通道由独立继电器供电，CCP115M线圈的供电由对应继电器控制。工程师可在继电器上并联辅助触点（常开/常闭可选），将辅助触点信号接入DCS的DI（数字输入）模块。当CCP115M线圈得电时，继电器动作，辅助触点状态切换（常开变闭合、常闭变断开），DCS接收并显示这一状态变化，从而判断线圈已通电；反之则为失电状态。
• 第二种是采集“线圈供电回路的电流/电压信号”。通过在CCP115M线圈供电回路中串联电流变送器，或并联电压变送器，将实时电流/电压信号转换为DCS可识别的标准信号（如4-20mA电流信号、0-10V电压信号），接入DCS的AI（模拟输入）模块。当线圈正常通电时，电流/电压信号处于额定范围；若信号为0或偏离额定值，DCS则判定线圈失电或供电异常。这种方案不仅能监测通断状态，还可预判供电参数异常，提前规避故障。

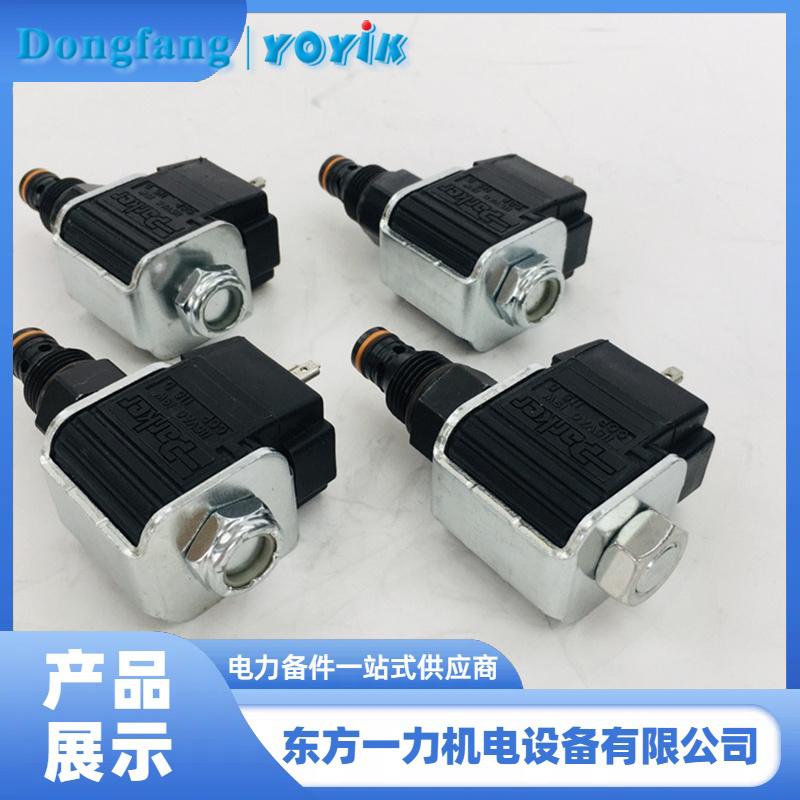

需要注意的是，无论采用哪种方案，都需保证信号采集回路的接线可靠性，避免因接线松动导致监测误判。而线圈本身的性能稳定性，是确保通电状态与电磁阀动作协同的基础。东方一力供应的原装AST电磁阀线圈CCP115M，采用优质导电材料和耐温绝缘层，供电回路匹配性好，能稳定响应继电器控制信号，减少因线圈自身故障导致的通电状态异常。其抗振动、抗干扰性能优异，适配电站恶劣运行环境，为DCS精准监测提供了可靠的硬件保障。
综上，DCS系统可通过“继电器辅助触点信号”或“电流/电压信号”有效监测CCP115M线圈通电状态。搭配东方一力供应的优质CCP115M线圈，既能保证监测的精准性，又能提升线圈运行可靠性，为汽轮机ETS系统安全稳定运行筑牢双重防线。
