在汽轮机DEH调门控制系统中，LVDT位移传感器HTD-100-3承担着阀位反馈的关键职责，其核心作用是将调门位移转化为可识别的频率幅值信号。这一频率幅值究竟是如何随调门位移变化的？今天就从结构原理、变化机制及实际应用保障三个维度，为大家通俗解读。

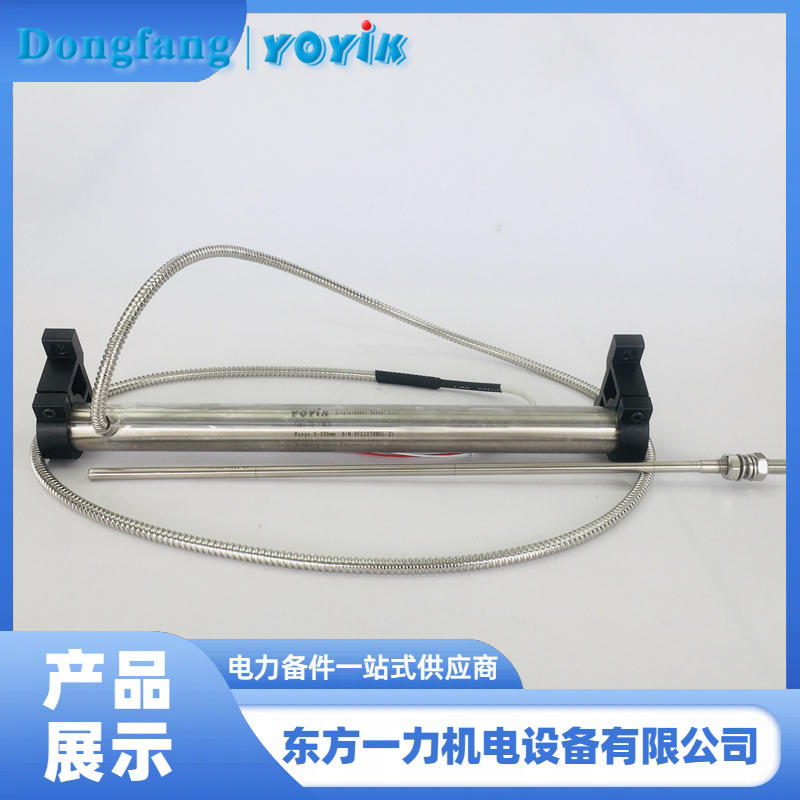

要理解变化逻辑，先明确LVDT位移传感器HTD-100-3的核心结构：由一个初级线圈、两个次级线圈、可移动铁芯及线圈骨架组成。其工作基础是电磁感应原理，初级线圈接入激励电源后产生交变磁场，两个反串相接的次级线圈则感应产生电动势。而调门位移的影响，正是通过改变铁芯位置来传递的。
具体变化过程可分为两步：一是机械联动，LVDT位移传感器HTD-100-3的铁芯与调门连杆刚性连接，调门开启或关闭时，会直接带动铁芯在线圈内部做直线移动；二是电磁信号转化，当铁芯处于中间零位时，两个次级线圈的感应电动势大小相等、极性相反，叠加后输出频率幅值为零；当调门位移带动铁芯偏离零位，一侧次级线圈与初级线圈的耦合程度增强，另一侧减弱，导致两线圈感应电动势失衡，进而输出对应频率幅值的信号——位移量越大，幅值偏差越明显，且二者呈稳定的线性关系。
这一变化机制的稳定性，直接决定调门控制精度。东方一力供应的LVDT位移传感器HTD-100-3，采用高精度线圈绕制工艺和耐磨铁芯材质，能确保铁芯与调门位移的同步性，且在高温、振动等恶劣工况下，频率幅值的线性转化精度始终稳定。同时其双屏蔽外壳设计，可有效抵御强电磁干扰，避免频率幅值信号失真，为DCS系统精准接收信号、实现调门开度闭环控制提供可靠保障。
综上，LVDT位移传感器HTD-100-3的频率幅值变化，本质是调门位移通过铁芯联动转化的电磁信号变化。选择东方一力供应的优质HTD-100-3传感器，能从源头保证位移与信号转化的精准性，为机组调门稳定控制筑牢基础。
