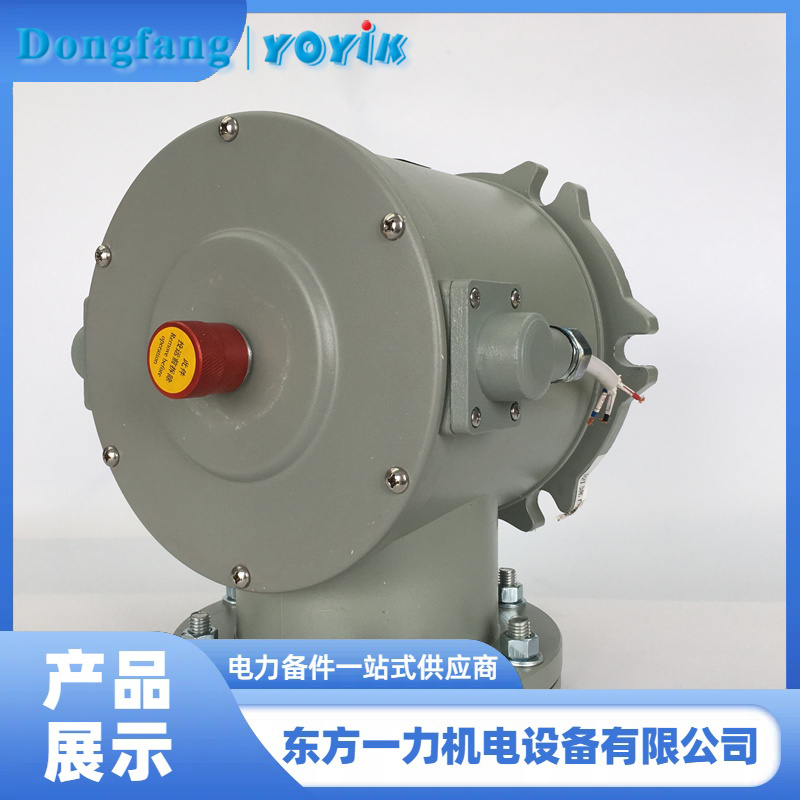

压力释放阀YSF16-55/130KKJ：结构与工作原理

产品介绍人：黄丽 13547079933 0838-2207616

作为油浸式变压器的“安全卫士”，压力释放阀YSF16-55/130KKJ的可靠运行直接关乎设备安全。下面从结构组成和工作原理两方面，为大家详细拆解这款核心保护装置。

• 从结构来看，YSF16-55/130KKJ采用外弹簧式设计，核心部件包括弹簧、阀座、弹簧座、阀壳体、标志杆、双路电气信号开关（KKJ标识）、密封圈及定向导流装置。其中130mm喷油口径确保泄压效率，双路信号开关实现独立报警输出，定向导流装置可避免油液飞溅，符合环保与防火要求。东方一力生产的该型号产品，密封面加工精度高，法兰贴合度达标，关键部件经严格检测，确保安装后无渗漏隐患。
• 工作原理方面，YSF16-55/130KKJ的核心是“超压快速释放、低压可靠密封”。当变压器内部故障导致油液气化，油箱压力升至55kPa开启压力时，阀门将在2ms内迅速开启，快速泄压避免油箱变形爆裂。当压力降至关闭压力值，阀门自动闭合，保持油箱正压，防止空气、水汽进入污染油液。同时标志杆弹出并滞留，双路信号开关同步触发报警，提醒运维人员及时处理，动作后需手动复位标志杆与信号开关。

相比传统安全气道，东方一力YSF16-55/130KKJ动作精准、无零件损耗，无需更换部件，且密封性能优异。其密封圈采用耐老化材质，弹簧经过精密校准，避免了任意拆卸导致的性能失效，使用寿命可达十年之久。安装时可直接固定在油箱盖，也可0-45度倾斜安装，螺栓均匀紧固即可确保密封可靠，完全适配电站日常运维需求。

德阳东方一力机电设备有限公司供应电厂电站MEH系统用AST电磁阀、EH油主油泵、安全阀、波纹管泄压阀、机械停机电磁铁、试验电磁阀、伺服阀。
斗子 DQ591.1.1
电磁阀 SCXE238A002 AC220V
油站油泵出口单向阀 WJRV.9750A
截止阀 J41H-16P-DN15
泵轴 CZ80-160
截止节流止回阀 LJC65-2.5P
摇臂密封 P-1764-1
再热器进口堵阀 SD61H-P3540
控制系统电液伺服阀 MOOGJ761-003
卸荷阀 DB30-2-5X/20XUV
阀体 KZ/100WS-7
蓄能器进油截止阀 DN25
机械密封 ER207-20
截止阀 J61H-300LB
减速箱 M02225.OBGCC1D1.5A
蓄能器 NXQZ-100/31.5-H
汽轮发电机密封油系统真空泵密封件 KZ100-WS
定冷水压力调节阀密封件 KS125ZXQ016L13NOERH
溢流阀 DBDS10P10/200
AST电磁阀 3D01A003
比例阀 DHZO-A-073-1.5 20 /PE
电磁阀 LFA25WEA-70/12
遮断电磁阀 J-220VDC-DN6-UK/83/102A
密封环 YJMD409-009
O型圈 177.5*166.90mm
液压手动换向阀 DH-0515 50
真空油箱浮球阀 FL-006
止回阀 H63Y-320
主机密封油泵机械密封 HSNSQ3440-46
皮囊 NXQ1-F10/20-H
调节阀 DBDS10GM10/5
用密封圈 PVH098R01AD30A250000002001AB010A
再热蒸汽热段堵阀密封组件 SD61H-P58
溢流阀 DBW10B-1-L5X/31.5-6EG24NZ5L
单向阀 bXF-25
OPC/AST电磁阀 C3635000
密封垫 M170G J107MGS-10/5
高压柱塞泵  PVM045ER05CS02AAA28000000A0A
DFYLHL-2025-12-25-A
