LVDT传感器TD-1-100调整不当如何引发负荷波动？

产品介绍人：黄丽 13547079933 0838-2207616

在汽轮机DEH系统中，伺服阀、LVDT传感器TD-1-100与控制板卡共同构成了调门控制的“神经反射弧”。任何一个环节调整不当，都会通过闭环反馈路径，最终表现为机组负荷波动甚至油动机摆动。今天，我就带大家理清这条故障传导链。

首先回顾DEH基本控制逻辑：
DEH发出阀位指令→伺服放大器输出电流→驱动伺服阀→油动机活塞移动→LVDTTD-1-100实时反馈实际位移→反馈信号与指令比较→偏差为零时阀门稳定。
问题就出在这个闭环里。如果TD-1-100安装偏斜、零点漂移，或控制板卡增益/零点设置错误，会导致反馈值失真。例如：

• LVDT零点不准：阀门实际在50%开度，但TD-1-100反馈显示45%。DEH误判“开度不足”，持续发开大指令，直到反馈“追上”指令——此时阀门已超调，系统又反向调节，形成往复震荡。
• 线性度差或卡涩：芯杆运动不畅，反馈信号跳变，伺服放大器不断修正，造成高频小幅摆动，直接反映为负荷±2~5MW波动。
• 两路LVDT偏差大但未切换：高选逻辑若未能及时剔除故障信号，错误反馈将主导控制，轻则调节迟缓，重则突关调门。
• 而伺服阀若存在零偏电流未校准，即使LVDT正常，也会在无指令时产生微小油流，推动活塞缓慢移动，LVDT检测到后触发DEH反向调节，同样引发低频摆动。
• 更隐蔽的是控制板卡参数错配：比如比例增益过高，系统响应过“冲”；积分时间过短，容易累积误差。这些都会放大LVDT或伺服阀的微小偏差，使原本稳定的工况变得“敏感易抖”。

那么如何防范？关键在于三点：
✅安装时确保TD-1-100芯杆与油动机活塞严格同轴，无卡涩；
✅检修后必须进行LVDT零点与满量程校准，并与DEH指令比对；
✅定期检查伺服阀零偏及板卡参数，避免“带病运行”。

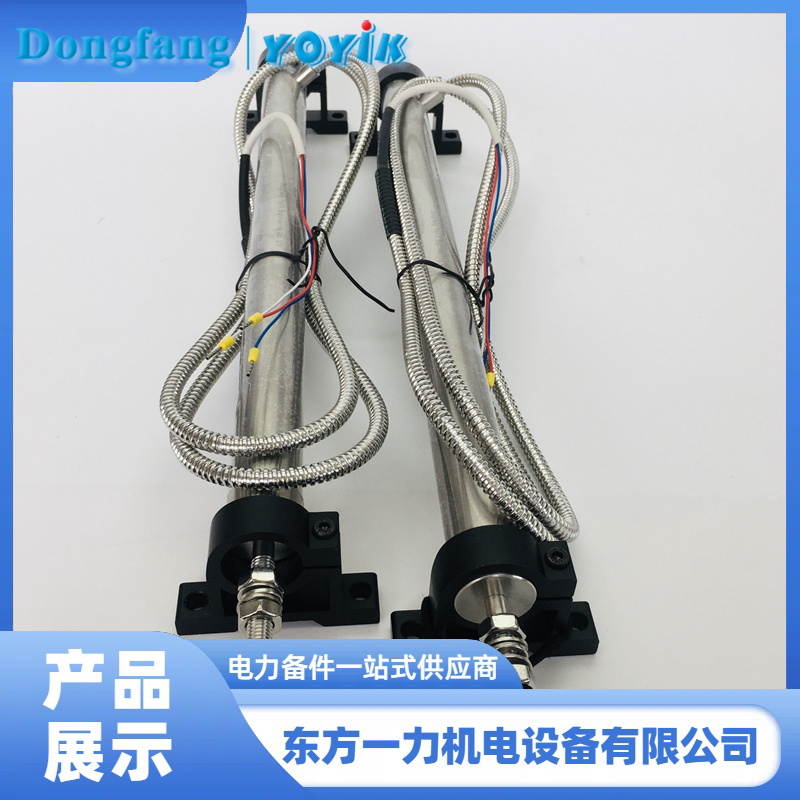

正因现场对可靠性要求极高，东方一力的LVDT传感器D-1-100专为电站DEH系统优化：
耐温180℃，抗蒸汽烘烤与振动；
线性精度≤±0.25%，重复性好，有效减少反馈误差；
全金属密封结构，防护等级IP67；

记住：负荷波动的根源，往往不在锅炉，而在DEH的“眼睛”和“手”是否协调。选择像东方一力这样懂电厂控制逻辑的供应商，不仅能获得高可靠的TD-1-100传感器，更能获得专业的调试支持与故障预判服务。
