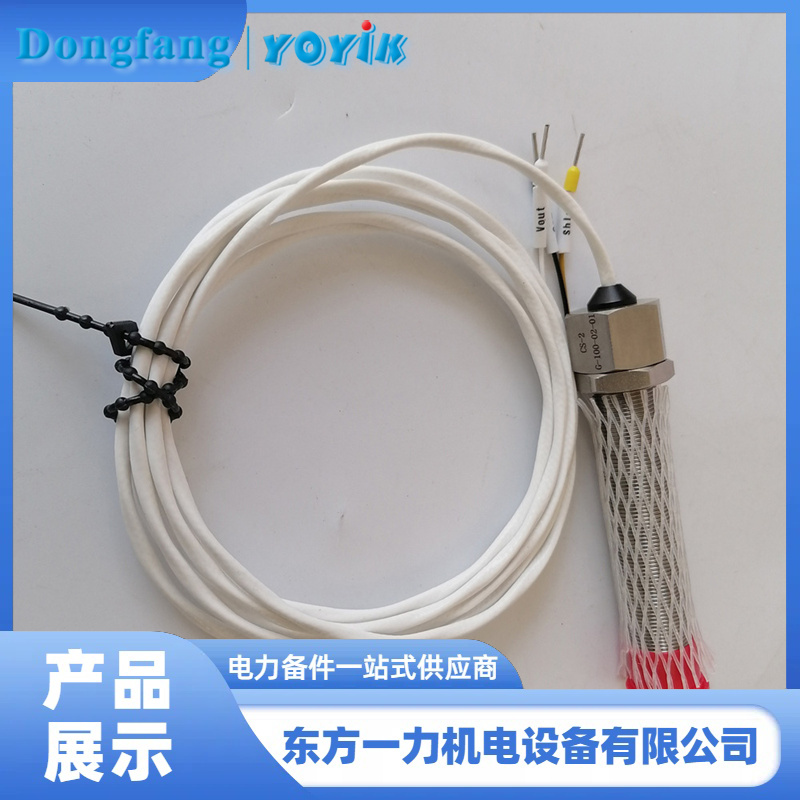

转速传感器CS-1工作原理与信号特点

产品介绍人：黄丽 13547079933 0838-2207616

在汽轮机转速测量中，CS-1转速传感器凭借其稳定可靠的性能，成为众多电厂测速传感器的首选。作为东方一力供应的核心产品之一，CS-1采用磁电式工作原理，通过电磁感应实现转速的精准测量，尤其适用于TSI系统对转速信号的采集需求。

CS-1转速传感器的核心原理基于法拉第电磁感应定律。当汽轮机轴端的齿轮盘随转子旋转时，齿轮的齿顶与齿谷交替经过传感器探头，切割磁力线，导致磁路中的磁阻发生周期性变化。这一变化在传感器内部的感应线圈中产生交变电动势，输出为频率与转速成正比的交流电压信号。具体关系为：f = n × z，其中f为输出信号频率，n为转速，z为齿轮齿数。该信号频率直接反映转速，便于后端仪表处理。
CS-1的输出信号具有两个显著特点：一是频率与转速严格成正比，线性度好，适合高精度测量；二是输出电压幅值随转速升高而增大，但在低转速（如零转速区）时信号微弱，信噪比下降，因此不适用于零转速测量。这一特性也解释了为何TSI系统中零转速探头通常选用电涡流传感器，而CS-1则专注于常规转速监测。
在实际应用中，CS-1转速传感器具备较强的抗干扰能力和环境适应性，适用于高温、高湿、油污等复杂工况。东方一力提供的CS-1系列产品，经过严格测试，确保长期运行稳定，响应迅速，满足API670标准要求，广泛应用于300MW、600MW及1000MW机组的TSI系统中。
对于现场工程师而言，正确安装CS-1传感器尤为关键。建议保持传感器与齿轮之间的间隙在0.5~1.5mm之间，避免过大间隙导致信号衰减，同时确保齿轮盘齿形完整、无损伤，以保障信号质量。此外，布线时应远离强电线路，减少电磁干扰，提升系统可靠性。
总之，CS-1转速传感器凭借其磁电式原理，输出频率与转速成正比，信号稳定、响应快，是汽轮机转速测量的理想选择。东方一力持续为客户提供高品质的CS-1传感器及技术支持，助力电厂安全高效运行。若您在选型或应用中遇到任何问题，欢迎随时联系东方一力技术团队，我们将竭诚为您服务。
