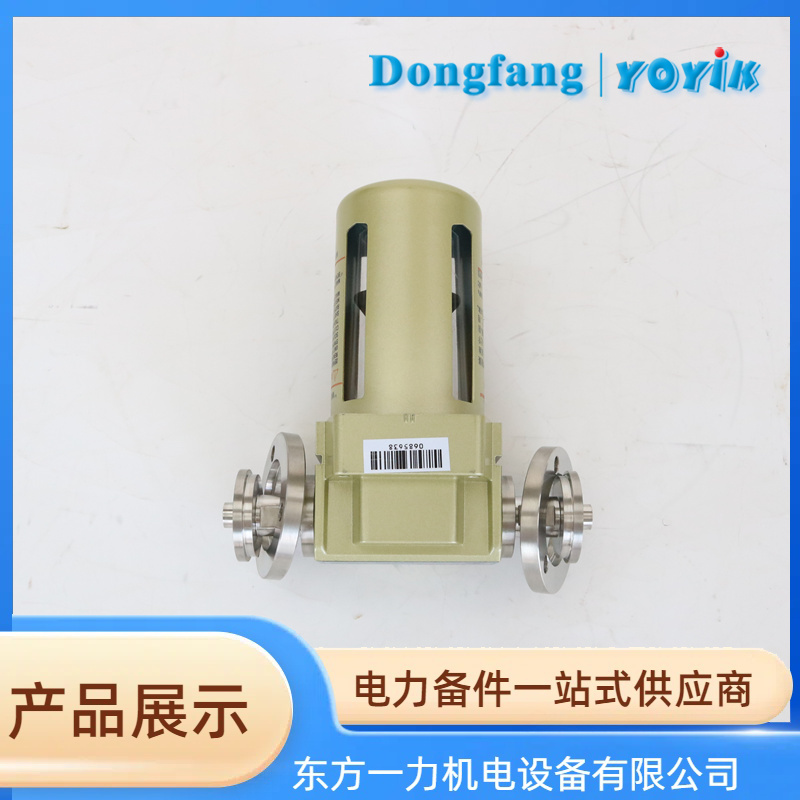

FMH-2R油水分离器如何通过机械结构实现免维护液相拦截？
产品介绍人：黄丽 13547079933 0838-2207616
油水分离器FMH-2R在油水分离方面的核心并非传统意义上的“将油与水彼此分离”，而是通过机械结构识别并拦截液态物质（包括油、水或油水混合物），从而防止其进入下游的绝缘过热监测装置。其本质是一种液相入侵检测与自动切断装置，而非精细的油水分离器。
不过，在实际运行中，其结构确实具备一定的初级油水沉降与分离能力。以下是其工作原理与机械实现机制的详细说明：
油水分离器FMH-2R的工作基于两个物理原理：
重力沉降：油滴或水滴在低速气流中因密度远大于氢气或空气，会自然沉降；
浮力控制：当沉降液体在腔体底部累积到一定高度，触发浮子机构，自动关闭气路。
虽然 油水分离器FMH-2R不进行精细油水分离（如油浮于水上），但其结构设计可有效捕集并容纳液态杂质，实现功能性“分离”：
1. 垂直流道 + 扩容沉降腔
气体从侧向或顶部进入闭路器后，流速骤降；
油雾颗粒和水滴因惯性与重力作用，脱离气流，落入底部存液杯（集液腔）；
该结构类似于“重力沉降罐”，对粒径 >10μm 的液滴有良好捕集效果。
2. 存液杯（集液腔）设计
位于装置最底部，容积经计算可容纳一定量油/水而不立即触发；
允许油与水在静置状态下自然分层（油在上、水在下），但这并非功能必需；
关键点：只要总液位达到设定高度，无论成分是油、水或混合物，均会触发关闭。
3. 浮子-杠杆-阀芯联动机构
存液杯内设有浮子，随液位上升而抬升；
浮子通过杠杆推动密封阀芯，切断气体通道；
一旦液位下降（如人工排污后），浮子回落，阀芯在弹簧或重力作用下复位。
📌油水分离器FMH-2R为“自动关闭、手动复位”，确保运行人员介入确认安全。
4. 油气导向与防扰流结构
内部设有挡板或导流片，避免高速气流搅动已沉降液体；
出气口位于上部，确保只有洁净气体流出。
在油水分离器FMH-2R的应用场景中，“油水分离”应理解为：
将气相（氢气/空气）与液相（油、水或混合液）有效分离，并阻止液相进入敏感设备。
而非化工意义上的“将油从水中分离出来回收利用”。
四、典型应用场景中的表现
侵入介质 油水分离器FMH-2R响应
纯油滴（密封油泄漏） 沉降 → 积液 → 触发关闭
冷凝水（启停或湿度高） 沉降 → 积液 → 触发关闭
油雾 + 水蒸气混合 凝结成液滴 → 沉降 → 触发关闭
干燥洁净氢气 无积液 → 气路常开
油水分离器FMH-2R 的“油水分离”本质是：
✅ 通过重力沉降捕集液态杂质（油、水或混合物），
✅ 利用浮子机构实现液位超限自动关断，
✅ 以纯机械方式保护下游监测设备免受液体污染。
其优势在于结构简单、动作可靠、免维护、无需电源，特别适用于对安全性要求极高的氢冷发电机组在线监测系统前端防护。
