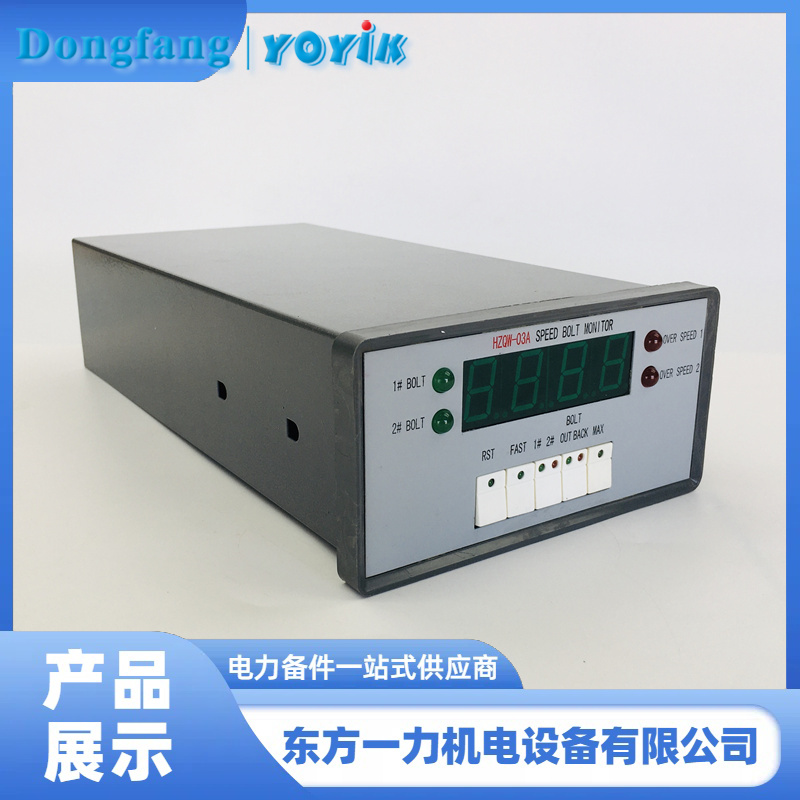

转速表HZQW-03A如何精准捕捉撞击子飞出信号？

产品介绍人：黄丽 13547079933 0838-2207616

在汽轮机运行与试验中，危急遮断器撞击子是否可靠动作，直接关系到机组超速保护能否生效。但撞击子装在前轴承箱内部，肉眼无法观察其状态——做超速试验时，它到底有没有“击出”？击出时的转速是多少？缩回又发生在什么转速？过去这些问题常常靠经验推测，存在安全隐患。而转速表HZQW-03A汽轮机转速、撞击子监测装置，正是为解决这一痛点而生。

转速表HZQW-03A的核心价值，在于它能“看见”并“记住”撞击子的动作全过程。
具体来说，当汽轮机转速升至110%额定值（如3300 rpm以上）时，撞击子在离心力作用下飞出。此时，安装在轴承箱附近的专用传感器会检测到一个特定频率（49～60 Hz）的机械振动信号。HZQW-03A通过高精度微处理器对这一信号进行整形、滤波和逻辑判别，排除其他干扰脉冲，确认该信号确系撞击子飞出后，立即锁定并存储“击出瞬间的实时转速”。
更智能的是，当转速下降、撞击子因弹簧复位而缩回时，装置同样能识别缩回信号，并将“缩回转速”一并存入内存。这些关键数据不会丢失，运行人员只需按下面板上的“1#2#”和“击出/缩回”组合键，即可在OLED屏上清晰调阅1#或2#撞击子的击出转速、缩回转速，甚至整次试验中的最高转速记录。
此外，HZQW-03A还具备双级超速报警功能（如3300 rpm预警、3420 rpm跳闸），输出接点容量达AC250V/5A，可直接驱动报警灯或ETS系统，实现闭环保护。
值得一提的是，该装置测量精度高达±1 rpm，转速显示范围0～9999 rpm，完全满足各类亚临界、超临界机组需求。东方一力作为专业电力仪表供应商，长期稳定提供HZQW-03A转速表，产品已在多个大型电厂成功应用，可靠性经受住严苛工况考验。
总结一句话：看不见的撞击子动作，HZQW-03A让它“有据可查、有数可依”。
