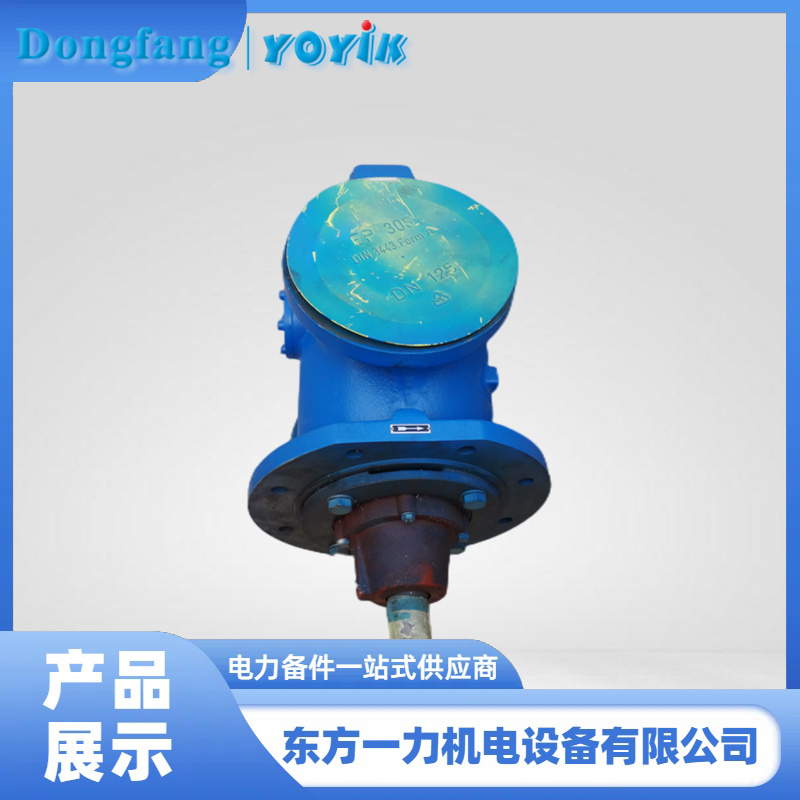

主密封油泵ACG070K7NVBP用于氢冷机组
产品介绍人：黄丽 13547079933 0838-2207616
主密封油泵 ACG070K7NVBP 是火力发电厂氢冷发电机组密封油系统的核心设备，其作用是为发电机轴封提供稳定、连续的高压密封油流，防止氢气泄漏。以
功能定位
氢气密封：在发电机转轴与密封瓦之间形成油膜，维持氢气压力（为0.3-0.5MPa）与密封油压（为0.35-0.55MPa）的压差在安全范围（0.05-0.08MPa），阻止氢气外泄至空气侧或空气进入氢气侧。
系统主力泵：作为密封油系统的主供油设备，承担90%以上的工况负荷，仅在检修或故障时切换至备用泵（如密封油再循环泵）。
系统关联
与真空泵协同：通过真空油箱维持密封油压稳定，真空泵抽取油中溶解的氢气，防止氢气积聚。
与浮子油箱联动：浮子油箱调节密封油回油流量，确保油位稳定，避免油泵汽蚀。
关键技术参数
参数 典型值 系统影响
流量 70m³/h 流量不足导致密封油压下降，氢气泄漏风险增加
扬程 70m 扬程不足导致远端轴承供油压力不足
功率 75kW 电机过载可能触发保护跳闸
转速 2950rpm 转速波动影响油膜稳定性
工作温度 40-50℃ 温度异常导致油质劣化或泵体热变形
结构设计优势
多级离心式设计：通过多级叶轮逐级加压，实现高压比输出，同时降低单级负荷，提高运行稳定性。
自吸能力：内置引油装置，无需外部引油即可启动，适应突发停电后的快速重启需求。
机械密封：采用双端面机械密封，配合冲洗计划，防止氢气泄漏至电机腔室。
控制与保护
PID调节：通过压力传感器实时反馈密封油压，动态调整泵出口阀门开度，维持压差稳定。
联锁保护：
出口压力<0.3MPa时，联锁启动备用泵。
轴承温度>75℃时，触发报警并降负荷运行。
振动值>4.5mm/s时，自动停机并切换至备用泵。
主密封油泵 ACG070K7NVBP 通过维持密封油压稳定、油液循环冷却和杂质过滤，确保氢冷发电机组轴封系统的安全运行。其典型故障模式包括压力波动、汽蚀和机械密封泄漏，需通过定期维护和智能监控提前预防。优化方向应聚焦于状态监测、油液管理和能效提升，以进一步提高系统可靠性和经济性。
